Dossier 10 - Lanterneaux



Et de la tôle pour les caravanes Digue à partir de 1971

(voir en bas de page)




Il existait, autrefois, 3 tailles de lanterneaux Digue, qui sont en fin de vie :


1/ Petit Modèle : 353 x 353 - dimension du cadre (base) : 24 x 24 mm. : http://www.trigano-service.com/produit.asp?id_prod=X30507900 (cliquer ensuite sur l'onglet "trouver un distributeur")

Il en reste un stock chez "Trigano Service" et leur site internet, n'est que consultable : les particuliers doivent passer par un distributeur, un concessionnaire de caravanes pour commander.

2/ Grand modèle : 510 x 510 mm - dimension du cadre (base) : 405 x 405 mm.

3/
Grand Modèle (rectangulaire) : 440 x 360 - dimension du cadre : 345 x 260 mm

Ce dernier, le 3/ est le plus courant et le plus demandé : il est possible d'en refaire un, comme à l'original. Pour toute demande, veuillez envoyer un e-mail à :

conceptasm@aol.com


-------------------------


Les lanterneaux peuvent encore se trouver, dans des restes de stocks, auprès des accessoiristes et aussi chez les concessionnaires de caravanes.

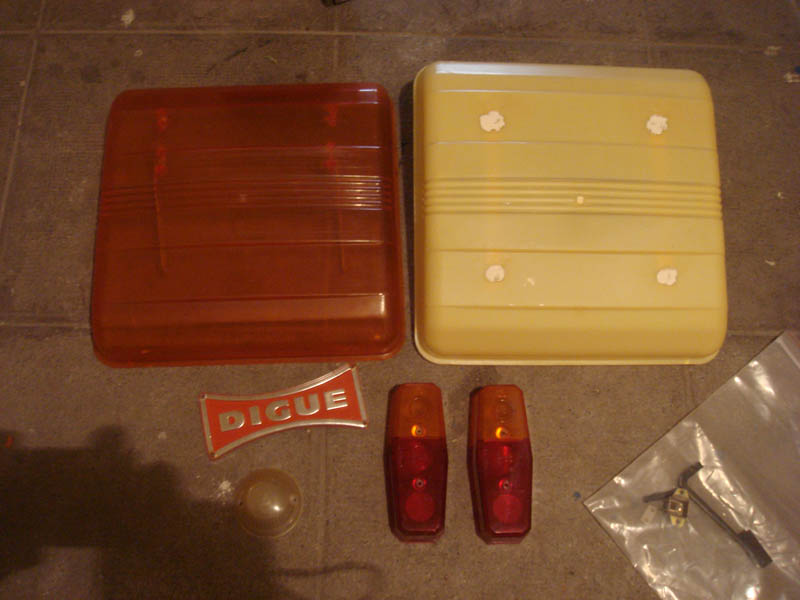

A partir de 1972, de nouveaux lanterneaux translucides et oranges apparaissent. Beaucoup de caravaniers, l'ont posé, en remplacement, sur leur plus ancienne caravane.

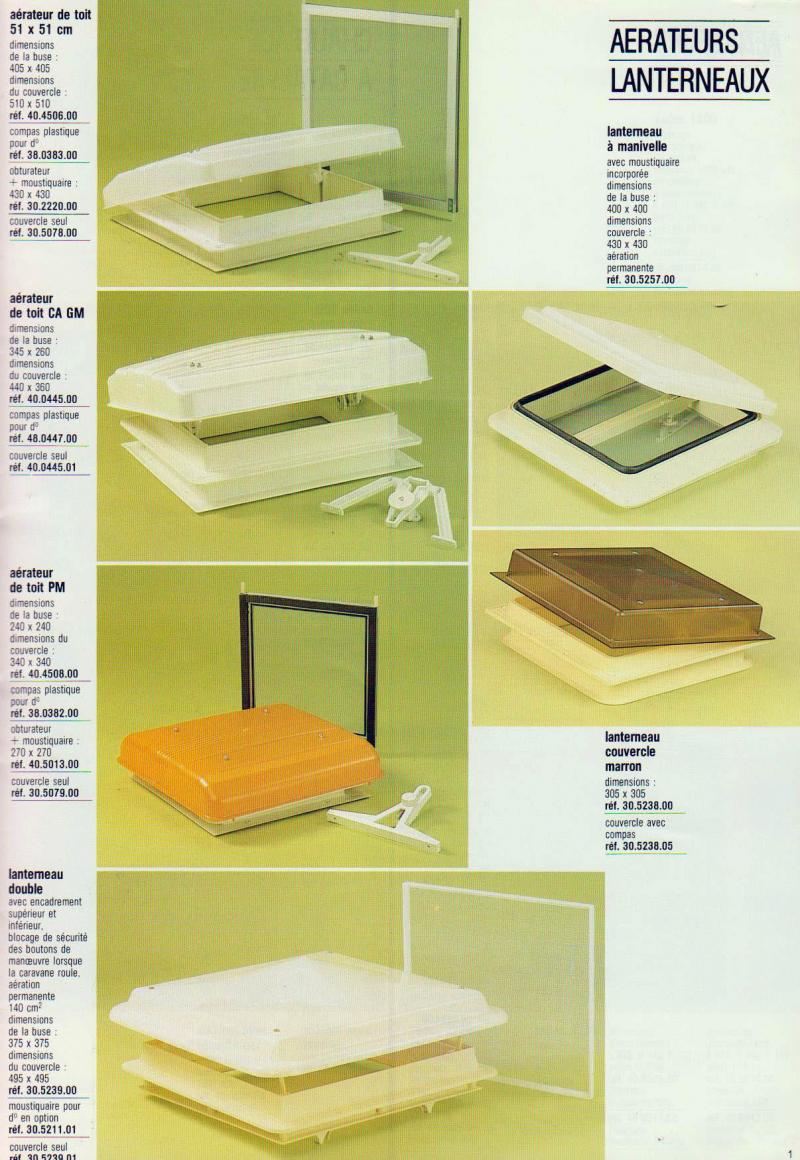

Extrait d'un catalogue d'accessoires Digue d'époque : Les lanterneaux Digue sont les 3 premiers, dans la rangée de gauche.

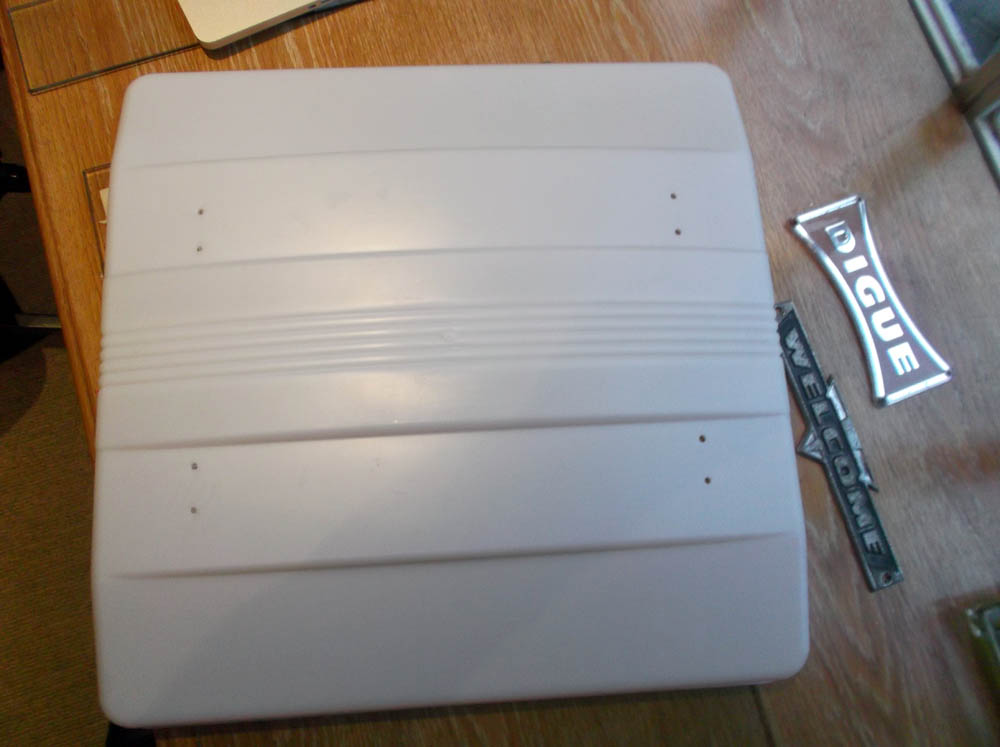

Ci-après, un exemplaire neuf, du plus grand lanterneau, le grand modèle carré : 510 X 510 trouvé à travers la P.A. d'un particulier.




Les encadrements inférieurs sont toujours valables pour :

le petit lanterneau : 353 X 353 : http://www.trigano-service.com/produit.asp?id_prod=X30136900

et pour le grand : 510 X 510 : http://www.trigano-service.com/produit.asp?id_prod=X30136600

à contrario, il n'est plus disponible, pour le grand et rectangulaire modèle : 440 x 360 (terminé).

---------------------------------------


Les compas :

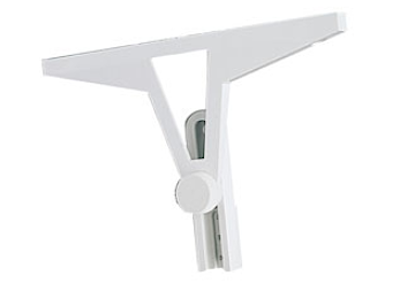

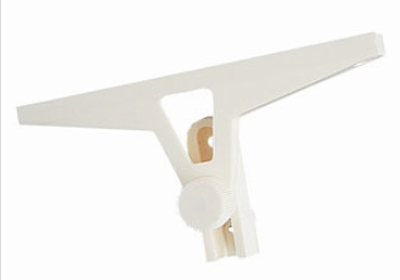

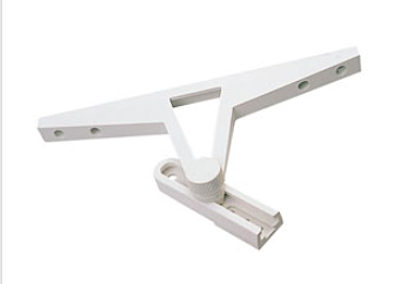

3 tailles de compas pour les 3 différentes tailles de lanterneaux :


1/ référence : X800020 - entraxe : 170 mm - pour le petit lanterneau : http://www.trigano-service.com/produit.asp?id_prod=X800020


2/ référence : X800287 - entraxe : 170 mm - pour le lanterneau rectangulaire, ici à ce lien : http://www.trigano-service.com/produit.asp?id_prod=X800287


3/ référence : X800288 - entraxe : 155/215 mm - pour le lanterneau grand modèle : http://www.trigano-service.com/produit.asp?id_prod=X800288

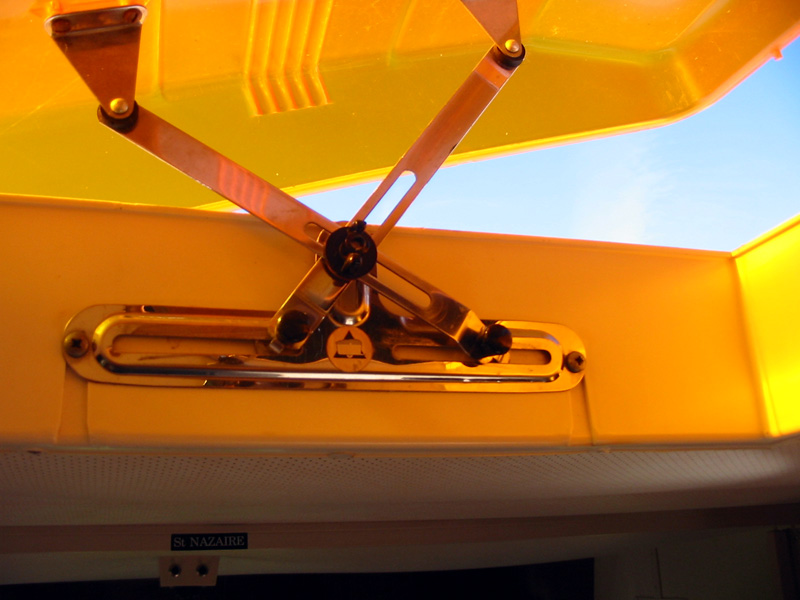

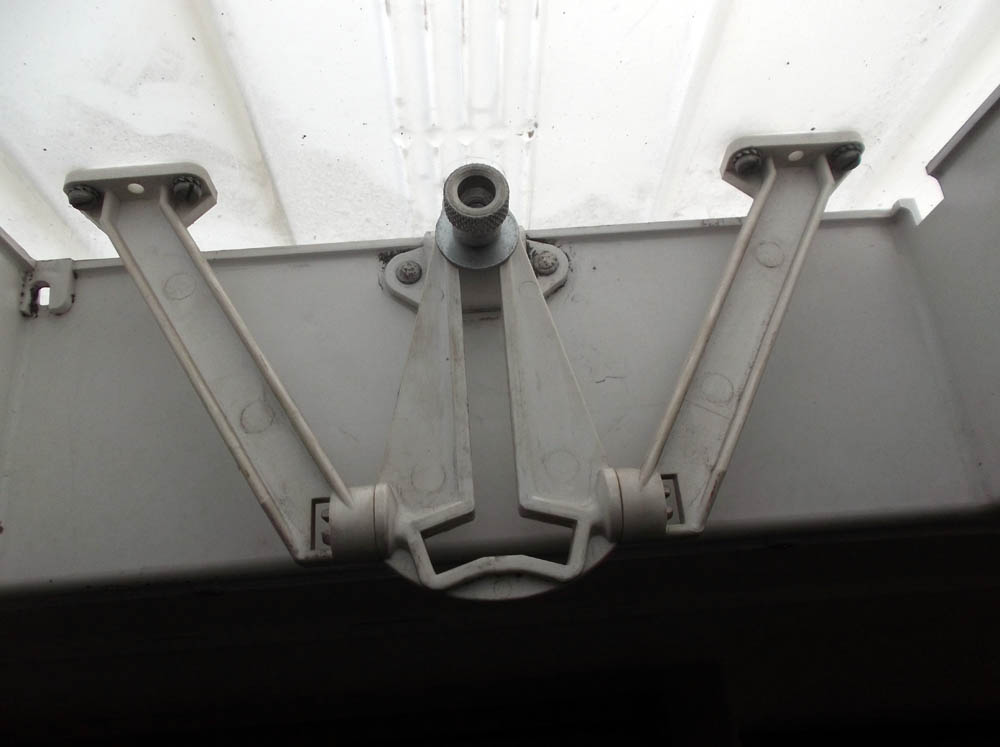

Voici d'autres anciens compas et différents systèmes d'attaches :

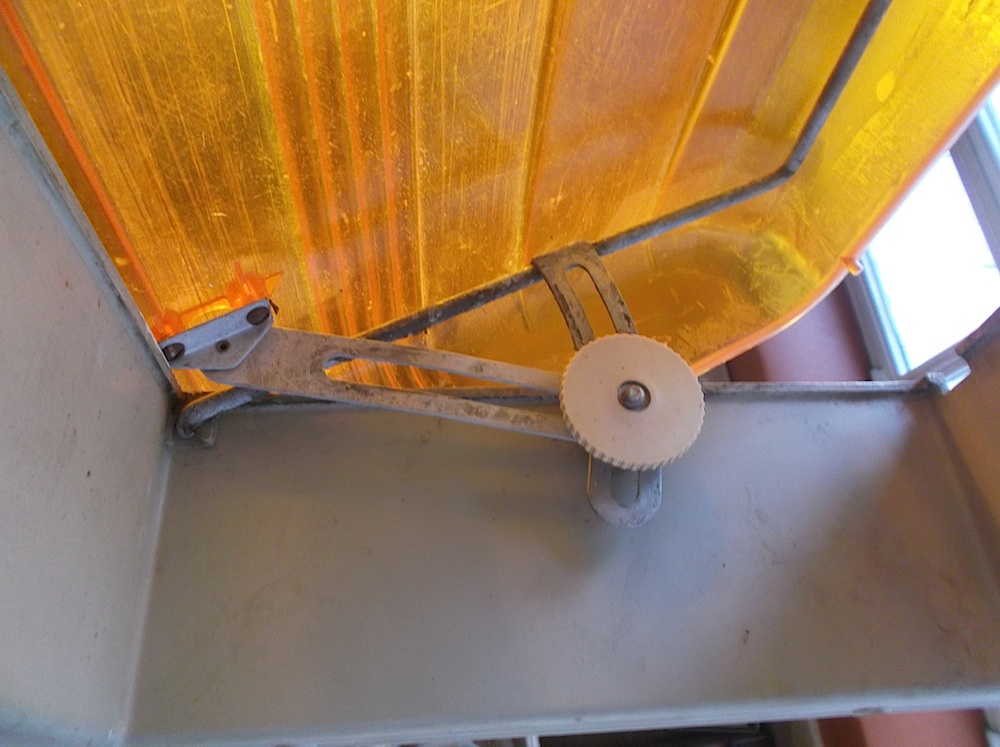

Un exemple d'ensemble : lanterneau orange avec cadre inférieur et compas

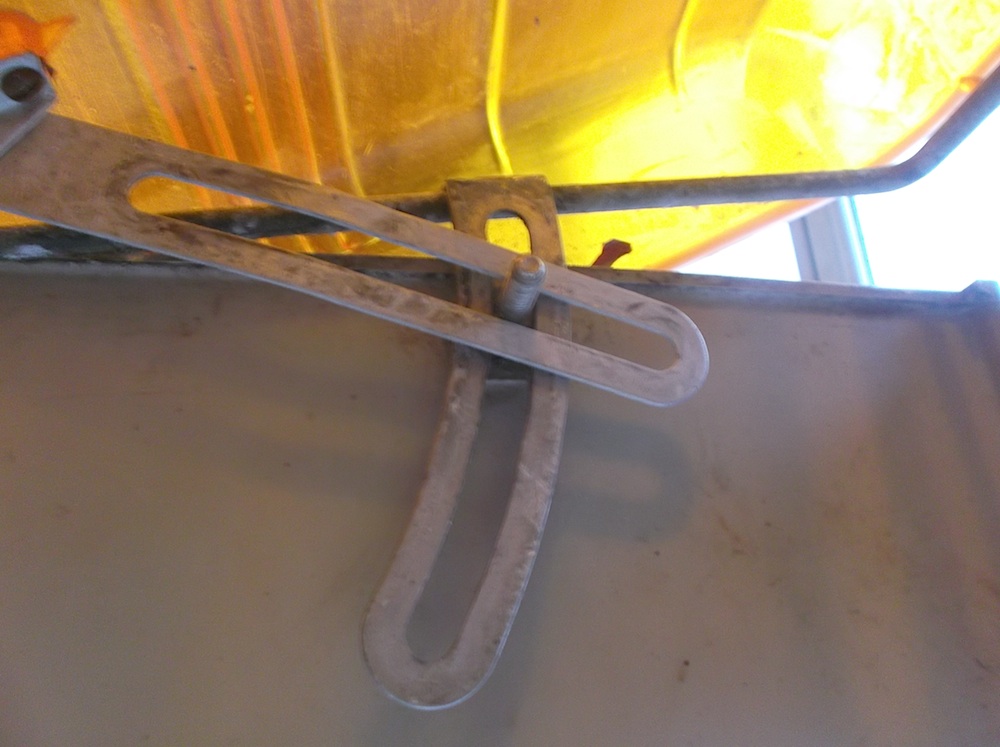

Un autre type d'attaches en acier

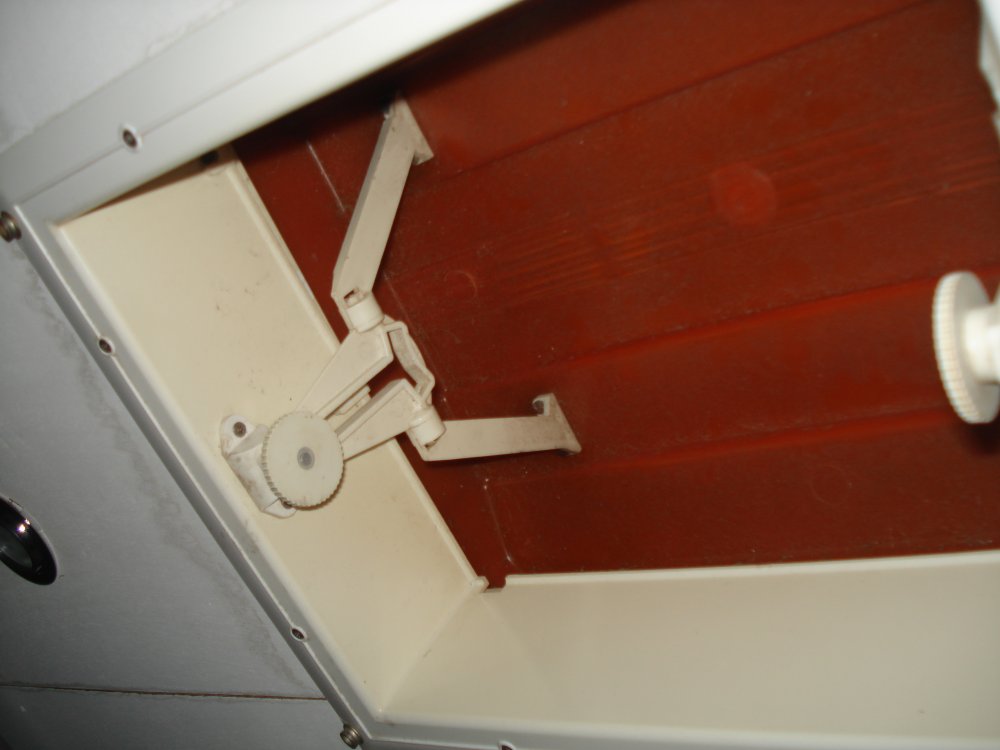

Un 4ème et autre type de compas

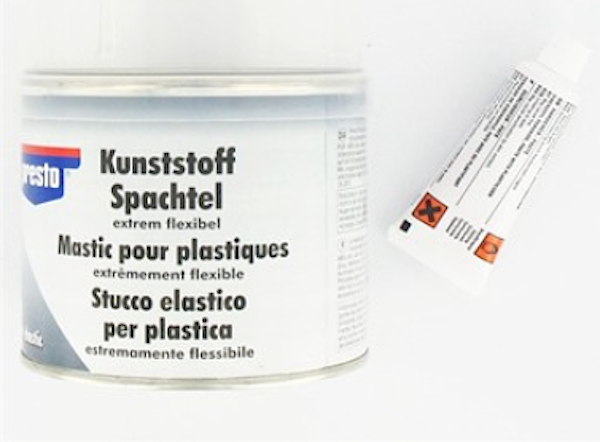

Enfin, le lanterneau Digue peut être restauré : fissuré ou endomagé, il peut être colmaté, recollé, voire à appliquer un mastic spécial plastique.

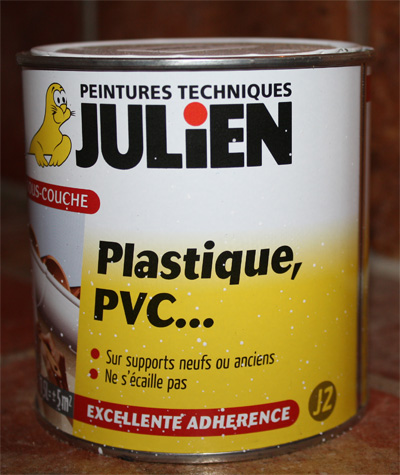

Le poncer ensuite, soigneusement, afin que la peinture accroche. Puis appliquer 2 couches d'une peinture spéciale plastique.


Pour terminer, une à 2 couches suplémentaires, de peinture classique pour extérieur.

-------------------------------------------------

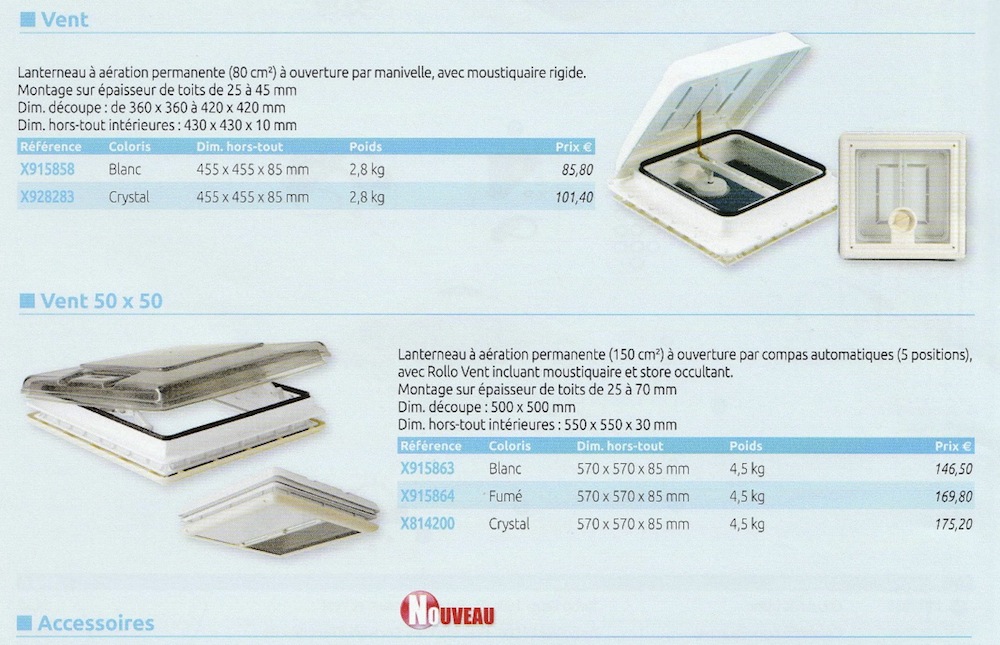

Autre possibilité : des lanterneaux de marque "FIAMMA" sont adaptables sur les caravanes Digue :

- pour l'ex. petit lanterneau Digue (355 X 353 mm) : le "Fiamma Vent" - référence : X915858 (360 X 360 mm mini) : http://www.trigano-service.com/produit.asp?id_prod=X451041X

- pour les 2 anciens Digue : 440 X 360 mm et 510 X 510 mm : le "Fiamma Vent" - 50 X 50 - référence X915863 : http://www.trigano-service.com/produit.asp?id_prod=X915863

Les tarifs sont des prix conseillés pour les revendeurs.



-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Tôles restantes pour les caravanes Digue
(à partir de l'année 1971)

1/ de la tôle de pavillon (en aluminium) :

- aluminium à la découpe - épaisseur 6/10eme - Ref : X30853200 : http://www.trigano-service.com/produit.asp?id_prod=X30853200

- Ref : X800456 : http://www.trigano-service.com/produit.asp?id_prod=X800456

- Réf : X801428 : http://www.trigano-service.com/produit.asp?id_prod=X801428

- Réf : X801429 : http://www.trigano-service.com/produit.asp?id_prod=X801429

- Réf : X805956 : http://www.trigano-service.com/produit.asp?id_prod=X805956

2/ de la tôle latérale : (pour les dernières Digue des années 80)

- Réf : X3081250 : http://www.trigano-service.com/produit.asp?id_prod=X30812500
