Remorque RK au 1/43ème

corsaire403 · 25-02-2014 11:40:42

Comme je pratique la modélisation 3d dans le cadre de mon travail, j'ai pu, sur la demande d'un ami, faire une modélisation simplifiée d'une remorque modèle RK.

Avec les nouvelles imprimantes 3D on peut alors se procurer le modèle à l'échelle qu'on veut. La finesse des détails dépendant à la fois de la résolution de l'imprimante mais aussi de la précision du modèle.

Et voici le résultat:

Dernière modification par corsaire403 (03-03-2014 20:49:54)

Fannotin · 25-02-2014 12:03:41

Bonjour Corsaire
Je suis tout à fait intéressé par cette remorque au 1/43, mon échelle de prédilection.
C'est incroyable, ce système de fabrication.
Ma fille est en master de packaging et m'a montré une petite voiture fabriquée peut-être sur le même mode.

filox03 · 02-03-2014 19:00:36

Bonjour corsaire et bravo pour cette réalisation ! c'est fou cette modélisation 3D ........ ( DDD ) PaneauDDD

moi aussi je serais intéressé mais je n'ai pas le matériel et surtout pas le talent pour réussir la peinture sur cette t'tite erka .....
mais qu'elle serait la matière la plus appropriée pour la finaliser en peinture ? le plastique poli ? merci .

Dernière modification par filox03 (02-03-2014 19:10:47)

corsaire403 · 02-03-2014 20:04:29

Deux options: soit le plastique de base avec un apprêt, soit le plastique poli.

Avec les peintures pour maquettes c'est vraiment facile; elles se lissent toutes seules et ne coulent pas. Parfois il faut utiliser un coton tige ou une aiguille pour des petits détails.

Le plus important c'est l'effet au premier regard. Il n'y a pas nécessité d'aller au plus près de la réalité lorsque l'echelle est petite. Y a qu'à regarder les modèles réduits au 1/43ème.

si vous avez envie d'un modèle spécial, je peux éventuellement vous le préparer...

Dernière modification par corsaire403 (04-03-2014 06:53:55)

boussduf · 25-04-2014 18:58:17

Rhooooooooooooooo

Je suis en train de réfléchir comment me fabriquer ma Erka type 40 échelle 1/17 pour ma Solido AZAM 1966 (avant de passer à la zazam échèlle 1)

Et là je découvre ton sujet ! :programmer:

y aurait un moyen de faire une échelle 1/17 ?

Je peux peindre des 1/43 aussi si besoin (je peint des figurines miniatures 28mm) complice.gif

Mon AZAM 1/17 qui attend sa remorque:

L'intérieur que j'ai peint:

Dernière modification par boussduf (25-04-2014 19:44:43)

François · 28-04-2014 17:02:24

J'ai la même deuch que toi, même teinte ! et pour la remorque, nous sommes deux alors !

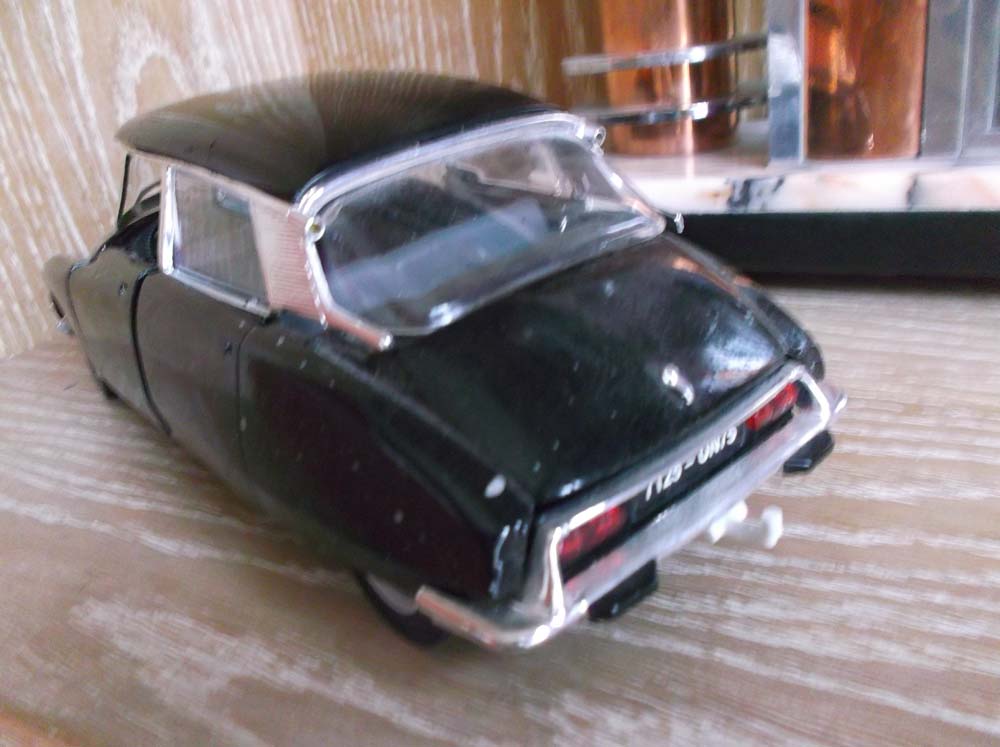

j'en souhaite une pour ma DS au 1/18e

Avec une remorque ce ce style tôlée bleu clair, bâche haute, de style Manufrance

Pas mal, n'est ce pas ? une remorque au 1/18è

François · 29-04-2014 08:36:13

boussduf a écrit :

Je peux peindre des 1/43 aussi si besoin (je peint des figurines miniatures 28mm)

Des figurines au 1/18è

boussduf · 29-04-2014 17:58:14

Les miennes sont plus exotiques et plus petites:

Dernière modification par boussduf (29-04-2014 17:59:44)

corsaire403 · 02-05-2014 18:47:33

Si vous retrouver le lien chez ........ , (ah! je ne l'ai pas mis le lien), vous aurez loisir à voir qu'on peut évidement modifier l'échelle. Je vous laisse faire le calcul. Mais je vous avertis tout de suite, à cette taille elle vous coûtera vraiment cher, la résolution ne sera pas belle, puisque je l'ai conçue pour être au 1/43.

Je crois qu'au 1/17 (il me semblait qu'elle était au 1/16ème la Solido), il faut envisager une maquette réalisée à partir de semi produits, ou passer par un fab-lab. J'y travaille et imagine découper, façon puzzle, à la machine laser, les parties du châssis dans du médium 6 ou 8mm, ainsi que les flancs de caisse, qu'on assemblerait ensuite comme une vraie maquette (colle, cutter, lime...).

exemple de découpe laser sur médium 3mm

Il en est de même vous vos caravanes Digue !

Dernière modification par corsaire403 (03-05-2014 08:43:03)

François · 02-05-2014 22:57:15

Merci pour ces infos. Chic une remorque au 1/18è ! qui lance la production ?

corsaire403 · 03-05-2014 08:42:20

Personnellement je peux me consacrer à la modélisation, et la mise en plan pour la découpe ou l'impression. J'ai juste besoin qu'on me fasse le relevé des dimensions. A partir d'un croquis, même moche, je me débrouillerai.

Il en est de même des caravanes: il me faut de bonnes images (photo bien frontales, dessins de doc techniques... et une cote de référence par exemple pour les profils de caisse).

Maintenant, les délais....

Remarques:
- la mise à l'échelle d'un modèle implique certains écarts de proportion: par exemple si on considère que le timon de la remorque est en tube carré de 40, ramené au 1/16 cela nous donne 2,5mm. On prendrait alors des matériaux en feuille (médium) de 3mm d'épaisseur, pour constituer le châssis. du coup il en sera de même pour les panneaux de la caisse;
- les reliefs pouvant être rendu par ajout d'une couche en bristol. Quand à la bâche, il suffit de prendre un morceau de toile cirée choisie dans la bonne couleur. Même si l'épaisseur est largement dépassée, le rendu du matériau le fera vite oublier.
- Enfin, des têtes de clous restitueront de manière optimale tous les ancrages de l'élastique, lui même imiter par une ficelle de cuisine qu'il sera facile de teinter.
- certaines pièces, "tête de lapin", poignées, genouillères, etc... pourront être imprimées regroupées sur une grappe, ce qui réduit le prix moyen d'impression.

A vos crayons !

Dernière modification par corsaire403 (03-05-2014 09:02:22)

corsaire403 · 03-05-2014 09:06:19

Pas vraiment en rapport avec le forum, mais avec mon propos: voila ce que j'ai pu faire en deux après midi, avec un peu de carton, de la colle, et un imprimante:

Proto de carrosserie de Mehari, pour habiller une voiture Radiocommandée à moteur thermique 1/10ème.
Afin de réaliser cette carrosserie, j'ai assemblé des emballages bristol, découpés et collés sans vraiment prendre de mesures.
J'ai obtenu les ondulations avec un carton ondulé. La capote est en tissu, elle se demonte comme sur une vraie ainsi que les montants latéraux et le pare brise. Les tubes de structure sont des gaines de rideau renforcées par un fil de fer. Le parabrise un morceau de Plexiglass.

La carrosserie est recouverte d'une couche de résine (fond de bidon), avant peinture.

c'était sans prétention, mais cela nous a occupé un petit moment.

Dernière modification par corsaire403 (03-05-2014 09:07:34)

François · 03-05-2014 12:07:06

Sympa la Méhari radio commandé ! pour les côtes de la Erka au 1/18, on va se pencher sur la question.

Il faudrait aussi que je te commande plusieurs petites Erka au 1/43e, peut être au moins 5 ! + 1 pour moi. Je suis sûr qu'au DDD, il y aura des amateurs et revendues sans bénéfice, cela va de soi wink

corsaire403 · 03-05-2014 12:55:32

c'est inutile de me les commander: il faut aller sur le site de ....... , éventuellement chercher la boutique de Corsaire403, puis trouver le modèle dans mon catalogue qui ne compte pas beaucoup d'articles. (c'est quand plus simple avec le lien !). Pour ceux qui ont du mal à trouver le lien je peux faire l'effort de vous le donner en MP.

Si je les commande à votre place, il faut que je vous les envoie par la suite. Sans intérêt.

Dernière modification par corsaire403 (03-05-2014 12:56:58)

MAUPART · 03-05-2014 12:57:09

J'ai pratiqué le modélisme, pendant des années, à l'échelle 1/72. Je n'ai pas les mêmes méthodes de travail. Je fais tout à l'ancienne avec de la récupération ( cartes plastiques, emballages, ...etc ...) ou mes méninges sont en ébullition pour voir tout ce qui peu mettre utile pour fabriquer une maquette.
Actuellement, je suis en train de fabriquer pour Sylvie à l'échelle 1/43 une petite remorque ERKA pour atteler derrière sa Panhard, voilà les débuts :

Ma matière première ( plaque de plastique, récupération des grappes des maquettes chauffées et étiration pour imiter les tubes aciers de différents diamètres, joints toriques de robinet pour les pneus ...)

L'outillage :

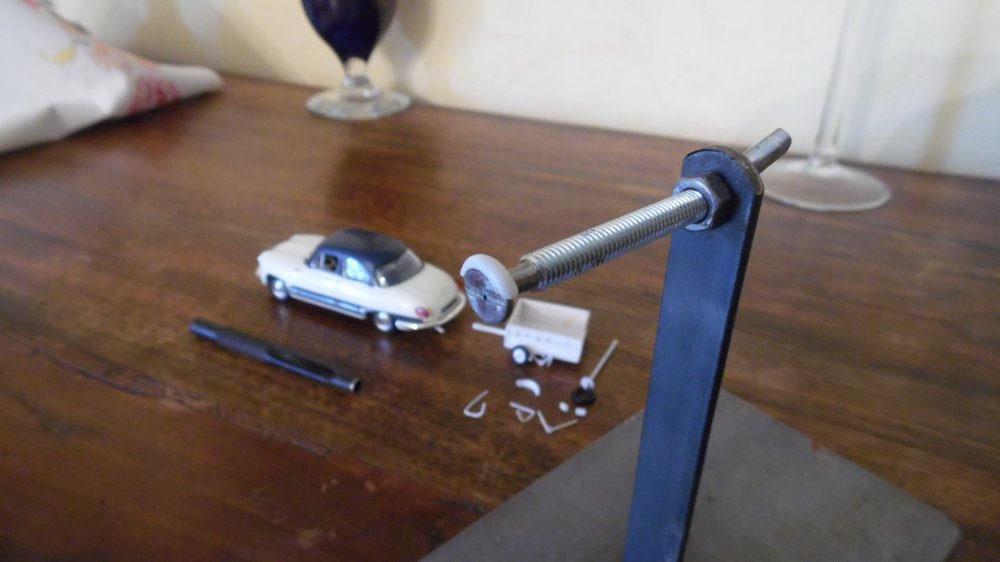

- poinçons pour fabrication des jantes
- fabrication d'un outillage maison pour élaboration des ailes

Outillage pour formation des ailes ( plastique chauffé puis mis en forme sur l'outillage )

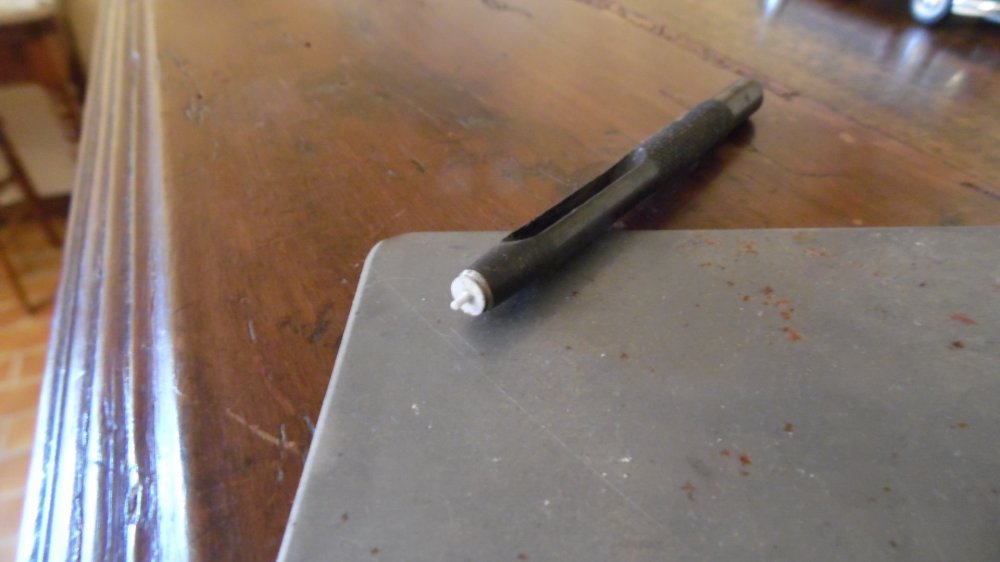

Poinçon pour la découpe des jantes, cela forme deux rondelles plastiques collées l'une contre l'autre qui donne la forme de la jante.

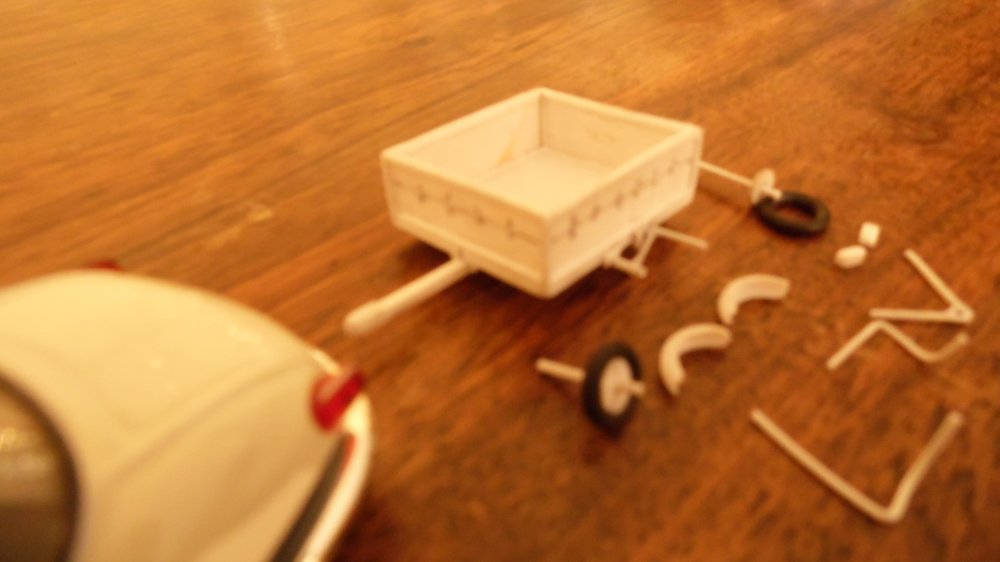

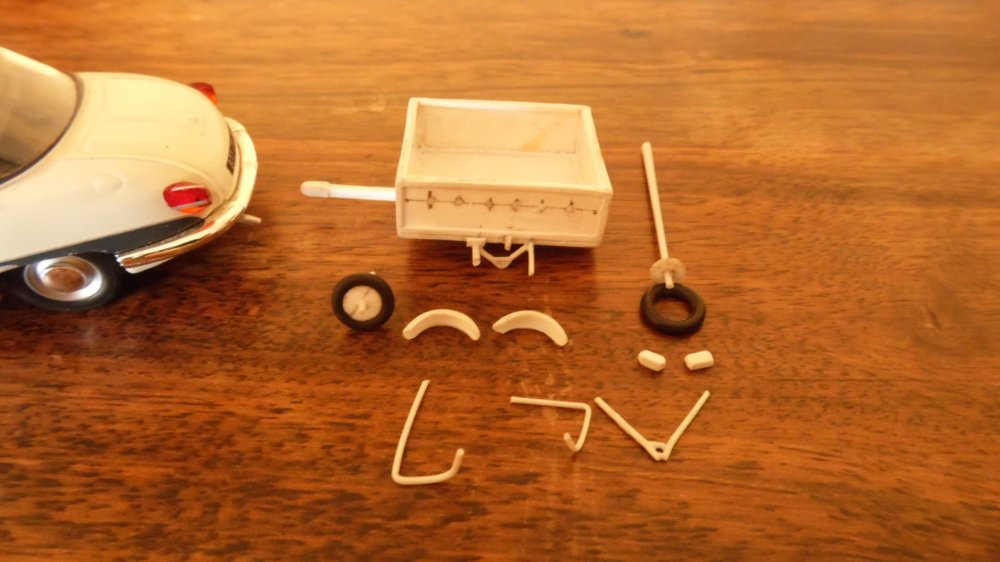

La remorque à base de cartes plastiques de récupération, en cours d'élaboration

Les différentes pièces sont rajustées au fur et à mesure de l'avancement de la maquette.

Je mettrais les photos de ma remorque finie.

Dernière modification par MAUPART (03-05-2014 15:47:07)

MAUPART · 03-05-2014 13:05:18

boussduf a écrit :

Rhooooooooooooooo
Je suis en train de réfléchir comment me fabriquer ma Erka type 40 échelle 1/17 pour ma Solido AZAM 1966 (avant de passer à la zazam échèlle 1)
Et là je découvre ton sujet ! :programmer:
y aurait un moyen de faire une échelle 1/17 ?
Je peux peindre des 1/43 aussi si besoin (je peint des figurines miniatures 28mm)
Mon AZAM 1/17 qui attend sa remorque:

L'intérieur que j'ai peint:

Pour fabriquer une remorque à l'échelle 1/17, il faut prendre toutes les quotes ( dans le moindre détail ) de la remorque à l'échelle 1. Toutes les dimensions relevées doivent être divisées par 17. Il faut noter que plus le chiffre de l'échelle est petit plus la maquette est grande ( plus de détails ) et inversement plus il est élevé plus elle est petite ( donc moins de détails ).
Donc, la maquette d'une remorque à l'échelle 1/17 sera beaucoup plus riche en détails que celle à l'échelle 1/43.

Dernière modification par MAUPART (03-05-2014 16:15:49)

patrice69 · 03-05-2014 14:33:34

Gérard, les joints toriques te donneront des pneus lisses... Attention à la contravention mdr

Je suis bluffé par les maquettes que vous réalisez.

Les rares fois où je m'y suis essayé, j'ai abandonné sur casse.

François · 03-05-2014 15:13:36

corsaire403 a écrit :

c'est inutile de me les commander: il faut aller sur le site de .......... , éventuellement chercher la boutique de Corsaire403, puis trouver le modèle dans mon catalogue qui ne compte pas beaucoup d'articles. (c'est quand plus simple avec le lien !). Pour ceux qui ont du mal à trouver le lien je peux faire l'effort de vous le donner en MP.
Si je les commande à votre place, il faut que je vous les envoie par la suite. Sans intérêt.

Merci, pour l'effort !

Je viens de passer une commande pour 6 remorques chez ............. ce qui du coup, baisse un peu son prix unitaire et donc avec le port (6 euros), elle revient à l'unité à : 7 Euros 94.

J'en garderai au moins une for me et les autres je les mettrai en vente pour les DDD, lors du prochain rassemblement à Puy-Guillaume (63).

corsaire403 · 03-05-2014 19:06:05

à Maupart, je dis un grand

boussduf · 11-05-2014 15:45:12

corsaire403 a écrit :

à Maupart, je dis un grand

Je suis en extase devant tous ces détails

boussduf · 11-05-2014 15:47:38

corsaire403 a écrit :

Personnellement je peux me consacrer à la modélisation, et la mise en plan pour la découpe ou l'impression. J'ai juste besoin qu'on me fasse le relevé des dimensions. A partir d'un croquis, même moche, je me débrouillerai.
Il en est de même des caravanes: il me faut de bonnes images (photo bien frontales, dessins de doc techniques... et une cote de référence par exemple pour les profils de caisse).
Maintenant, les délais....
Remarques:
- la mise à l'échelle d'un modèle implique certains écarts de proportion: par exemple si on considère que le timon de la remorque est en tube carré de 40, ramené au 1/16 cela nous donne 2,5mm. On prendrait alors des matériaux en feuille (médium) de 3mm d'épaisseur, pour constituer le châssis. du coup il en sera de même pour les panneaux de la caisse;
- les reliefs pouvant être rendu par ajout d'une couche en bristol. Quand à la bâche, il suffit de prendre un morceau de toile cirée choisie dans la bonne couleur. Même si l'épaisseur est largement dépassée, le rendu du matériau le fera vite oublier.
- Enfin, des têtes de clous restitueront de manière optimale tous les ancrages de l'élastique, lui même imiter par une ficelle de cuisine qu'il sera facile de teinter.
- certaines pièces, "tête de lapin", poignées, genouillères, etc... pourront être imprimées regroupées sur une grappe, ce qui réduit le prix moyen d'impression.
A vos crayons !

Je veux bien fournir les dimensions de ma type 40.

Tu veux les détails par élément (ridelles, Chassis, ...) ou plutôt un schéma de la remorque complète ?

corsaire403 · 11-05-2014 16:01:04

boussduf a écrit :

... Je veux bien fournir les dimensions de ma type 40.
Tu veux les détails par élément (ridelles, Chassis, ...) ou plutôt un schéma de la remorque complète ?

Tout est possible, sur le fond la forme et les moyens. Les infos peuvent êtres postées ici, envoyer en MP ou mail...

Aujourd'hui j'ai peur de répondre oui parce que j'arrive dans la période faste des examens qui s'ajoute à l'organisation des barbecues de la belle saison. Mais bon, voir des documents n'engage à rien, et tant que je n'ai pas la machine à découpe laser, je ne pourrai pas valider mon modèle. Donc le temps est avec nous malgré tout.

A y réfléchir, on doit pouvoir distinguer la structure (châssis, caisse) des accessoires (feux).

C'est pour quelle échelle ?
- au 43ème, de simples photos suffiraient.
- au 1/18eme c'est autre chose, il faut peaufiner les détails.
- à l'échelle 1:1, je préconise un bon revendeur PaneauDDD

Dernière modification par corsaire403 (11-07-2014 09:38:35)

boussduf · 11-05-2014 16:22:16

Échelle 1/17 de préférence pour moi (mais au 1/18 ça ira aussi).

Pour les délais, je ne suis pas du tout pressé. complice.gif
Je pars dans la garage de suite. J'essaierai de produire un truc lisible d'ici demain soir. merci-4

boussduf · 11-05-2014 17:46:17

Finalement, grâce à la notice de Michel58, c'est beaucoup plus facile.

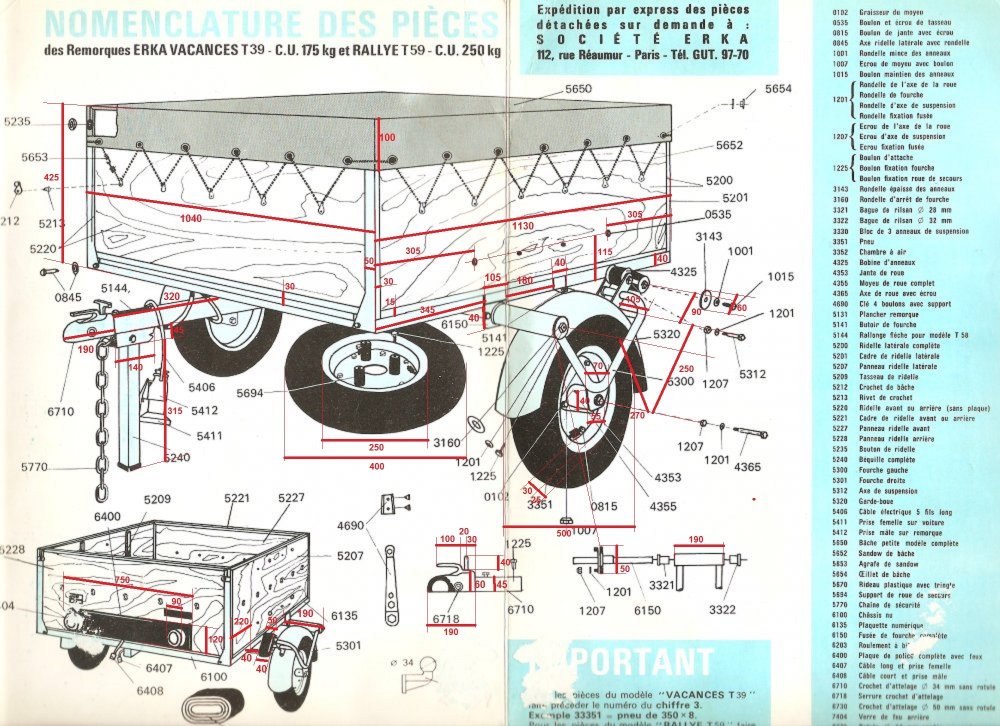

Voici les côtes (en mm) ajoutées en rouge pour une Type 40. Pas très certain de mes mesures pour les garde-boues, pneus et roues.
Pour le reste, ça devrait être suffisant pour du modèle réduit (j'ai mesuré et arrondi à +-5mm).

Autres détails absents sur l'image:
Plaque "Erka" à l'arrière: 160 x 30
Plaque avec n° de série: 90 x 30

N'hésite pas à demander d'autres informations si besoin.

Dernière modification par boussduf (11-05-2014 19:21:55)

corsaire403 · 11-05-2014 19:08:05

Joli document !

quelle est l'échelle envisagée ?

Parce que au 1/43ème, je ne ferai pas beaucoup mieux que le modèle déjà existant.
