Rest. suspensions lames de ressorts puis suspensions "souplOchoc"

Fil en cours de montage...

Restauration des lames de ressorts,

sur les Digue "Panoramic 14B 1964

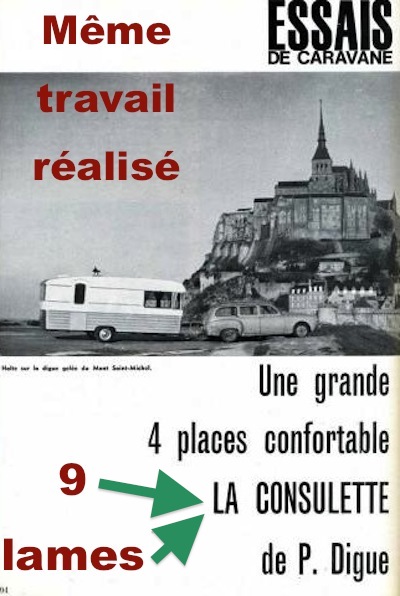

et "Consulette" 1963 de Stéphane.

- 7 lames de ressorts sur la Panoramic14B

- 9 lames sur la "Consulette".



La Panoramic14 B 64 est ici : http://www.diguedinguedong.com/forum/vi … hp?id=6344

La "Consulette" 1963 est ici : http://www.diguedinguedong.com/forum/vi … hp?id=6343

Peinture neuve 1386192977_check.png :

Nettoyage des roulements 1386192977_check.png

Plancher extérieur restauré 1386192977_check.png

Pneus neufs 1386192977_check.png

Feux neufs  1386192977_check.png

Restauration des lames de suspensions (ci-après) 1386192977_check.png

Nettoyage à fond intérieur 1386192977_check.png

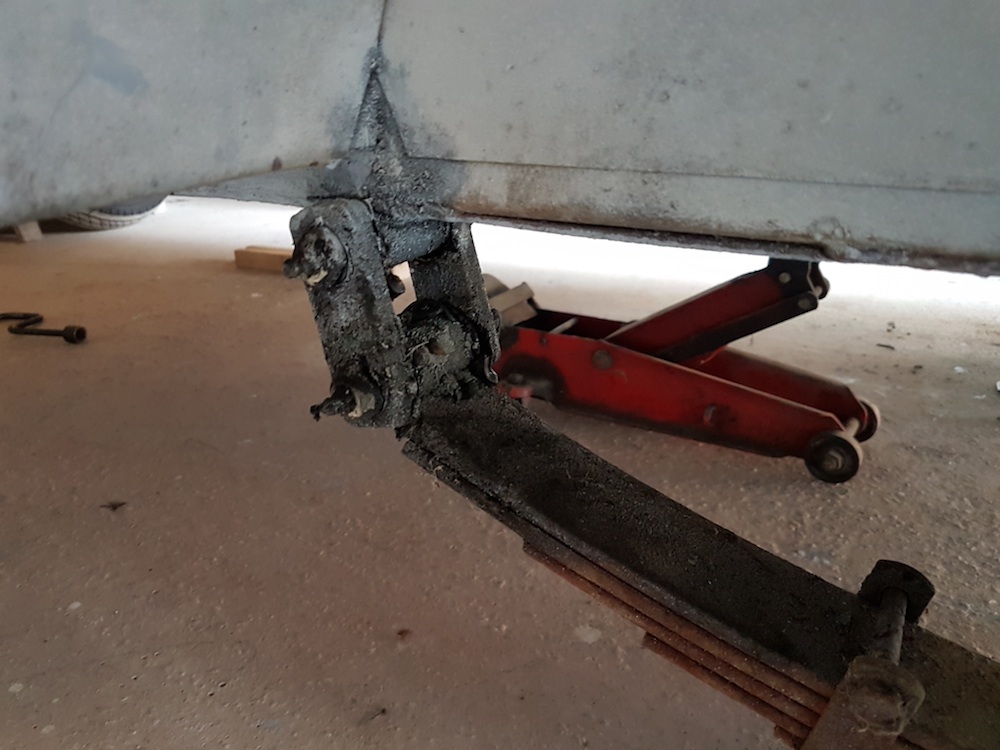

Enlever la goupille, l'écrou et l'axe.


Marquer le sens du paquet de lames avant et arrière avec un pointeau car les lames sont plus longues d'un coté que de l'autre


Démonter vis et écrou des lames.

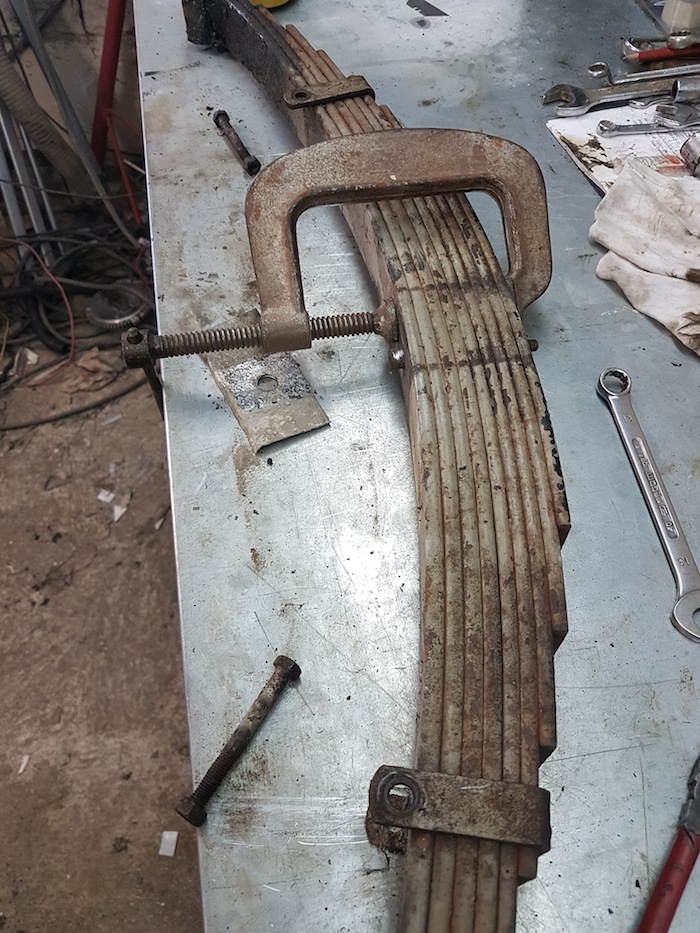

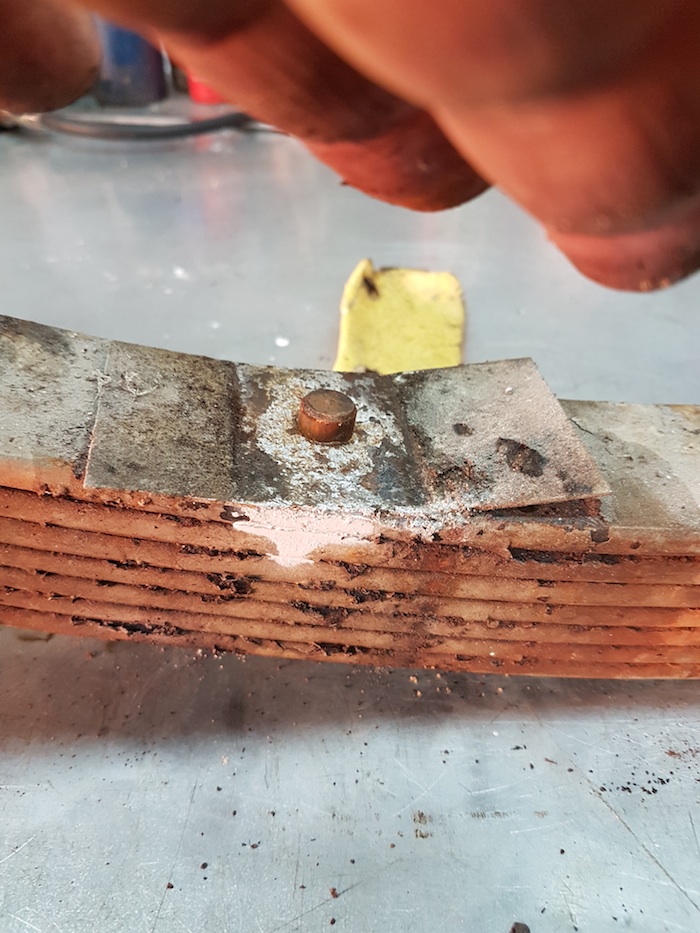

Démonter le centreur de lames, mettre un serre-joint pour éviter d'abimer le filetage.

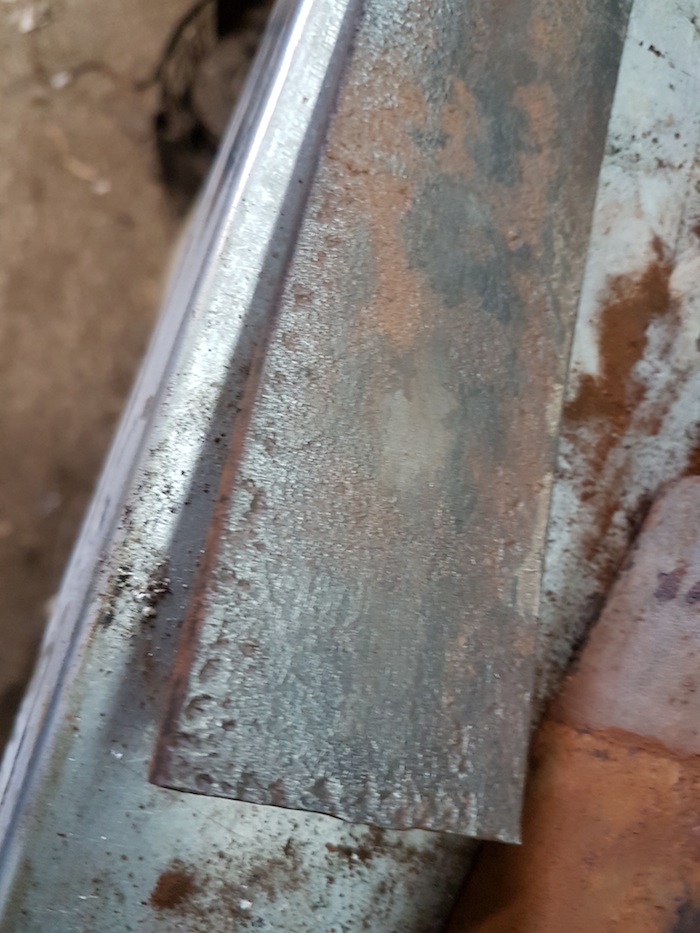

On remarque une platine en alu pour éviter à l'essieu de coller sur les lames et ainsi avoir une meilleure portée.

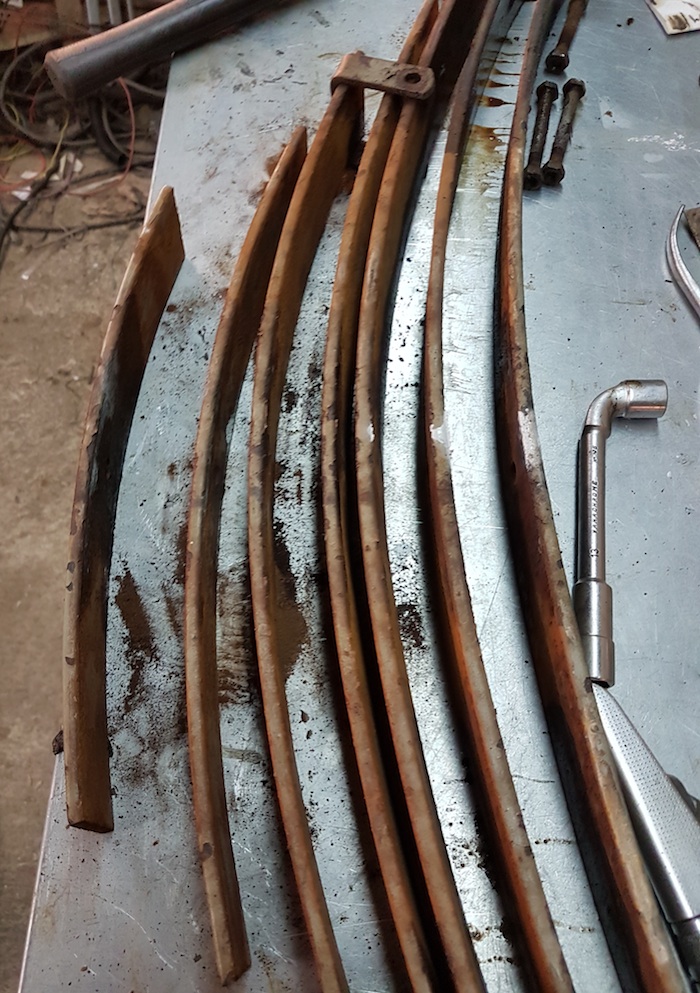

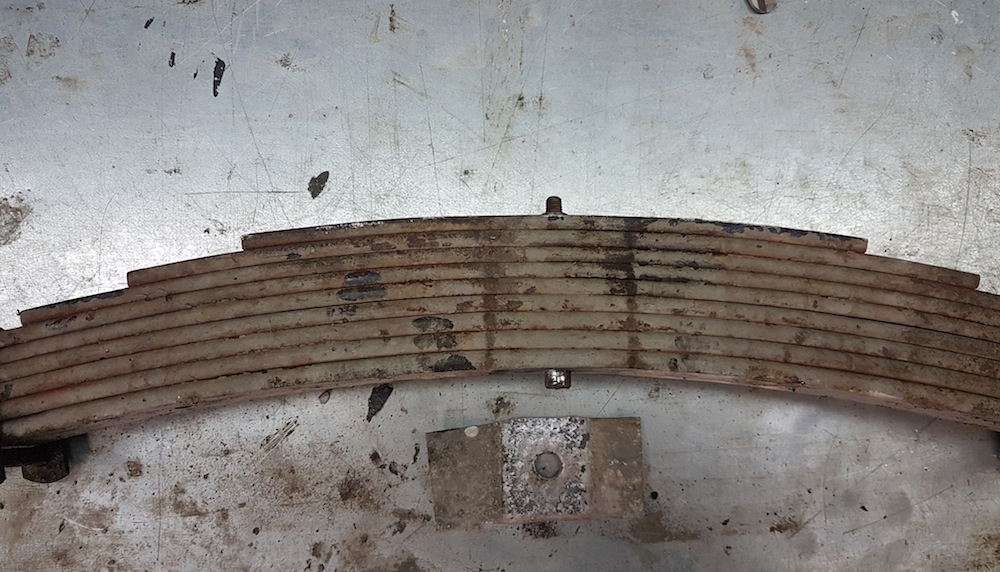

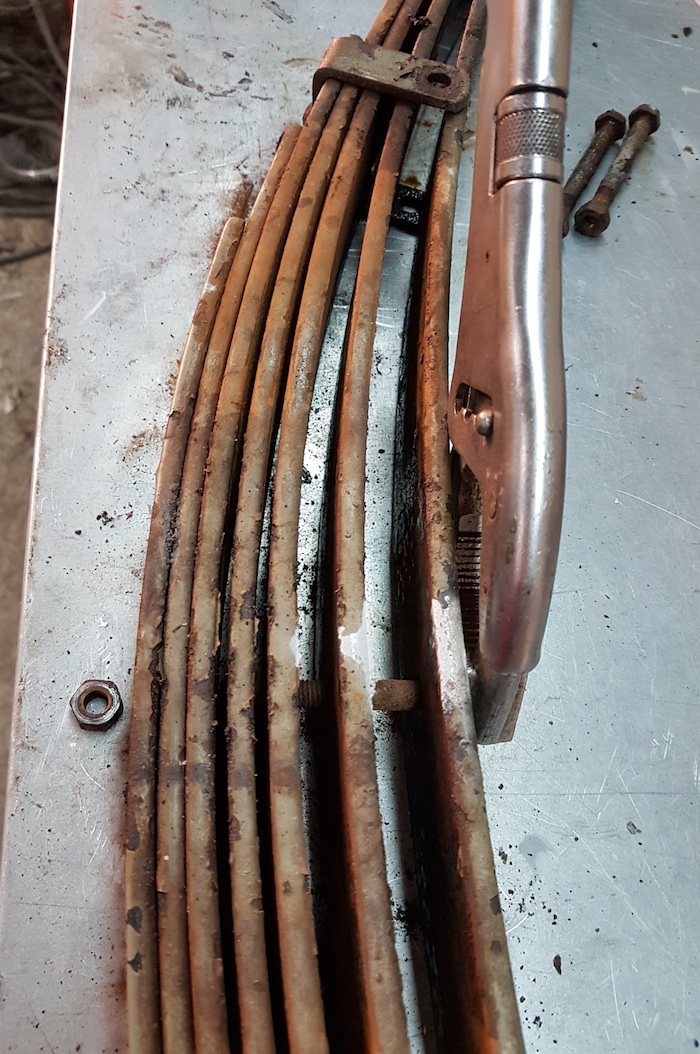

Paquet de lames détendus.

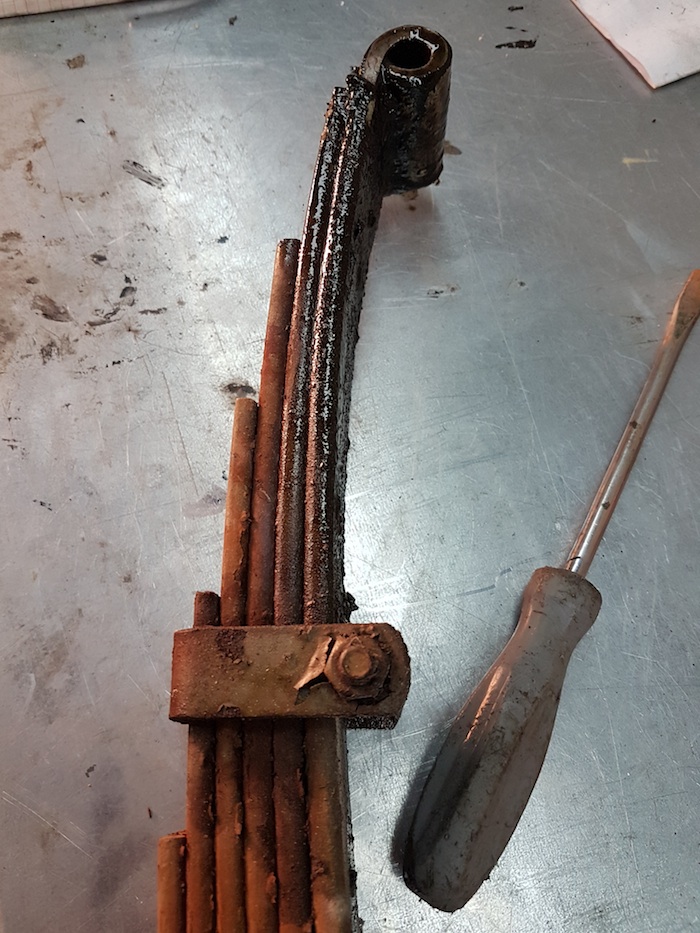

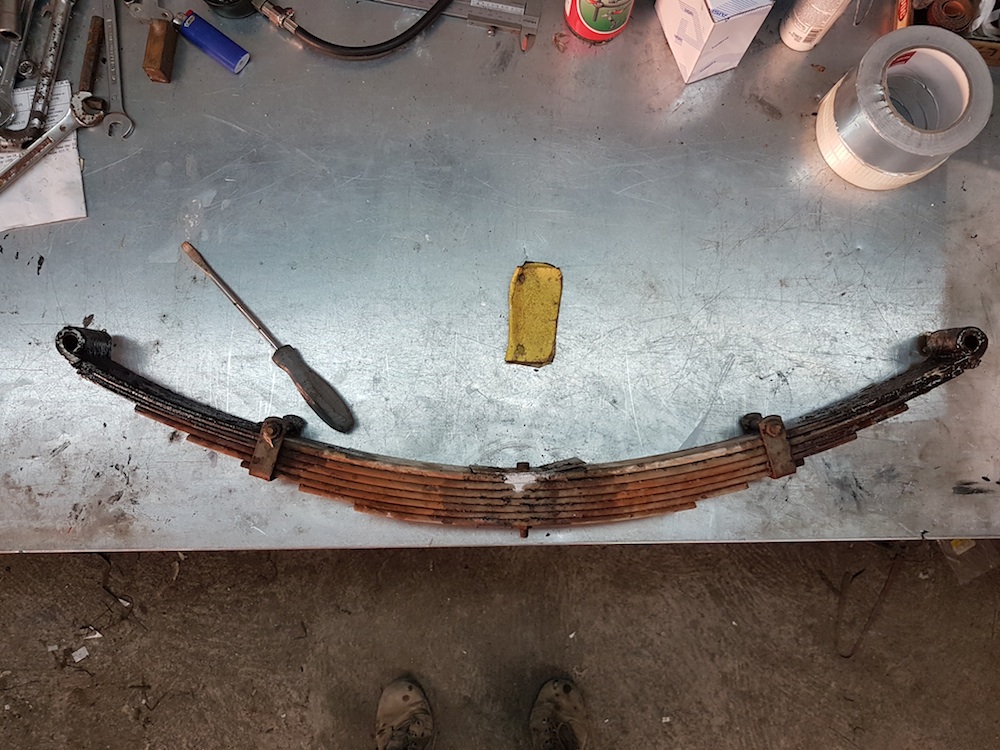

Remarquer la rouille entre chaque lames.

#2 07-04-2020 09:11:59

Documentation
Bibliothèque

Re : Rest. suspensions lames de ressorts puis suspensions "souplOchoc"


#3 07-04-2020 09:13:01

Documentation
Bibliothèque

Re : Rest. suspensions lames de ressorts puis suspensions "souplOchoc"

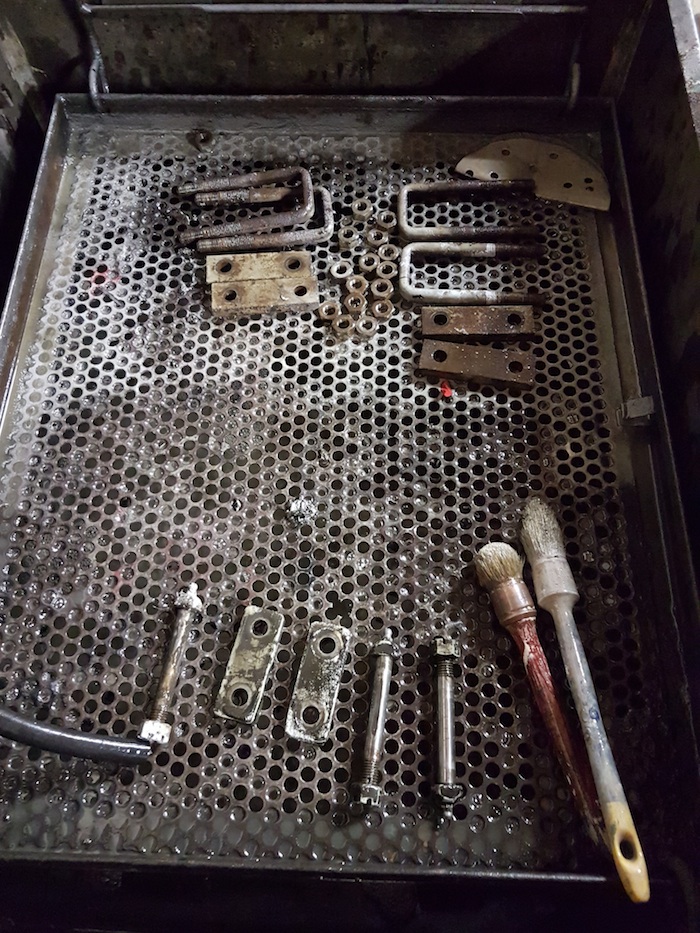

Nettoyage des pièces et inspection.


La rouille a fait son oeuvre avec le temps. Les lames à l'origine étaient montées à sec, juste huiler.

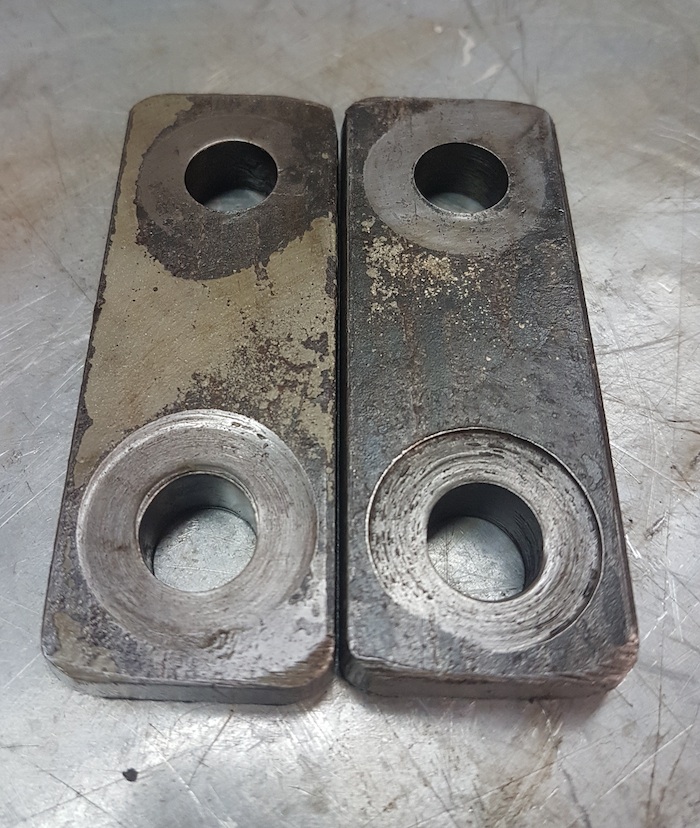

Jumelles usées mais les trous ne sont pas trop ovalisés. Dans le futur : à changer.

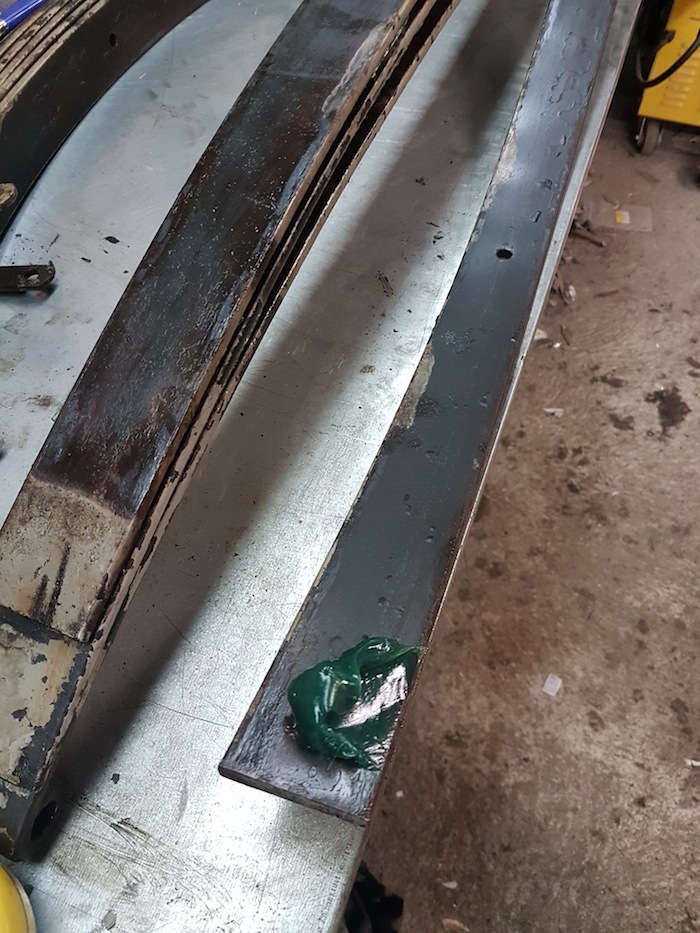

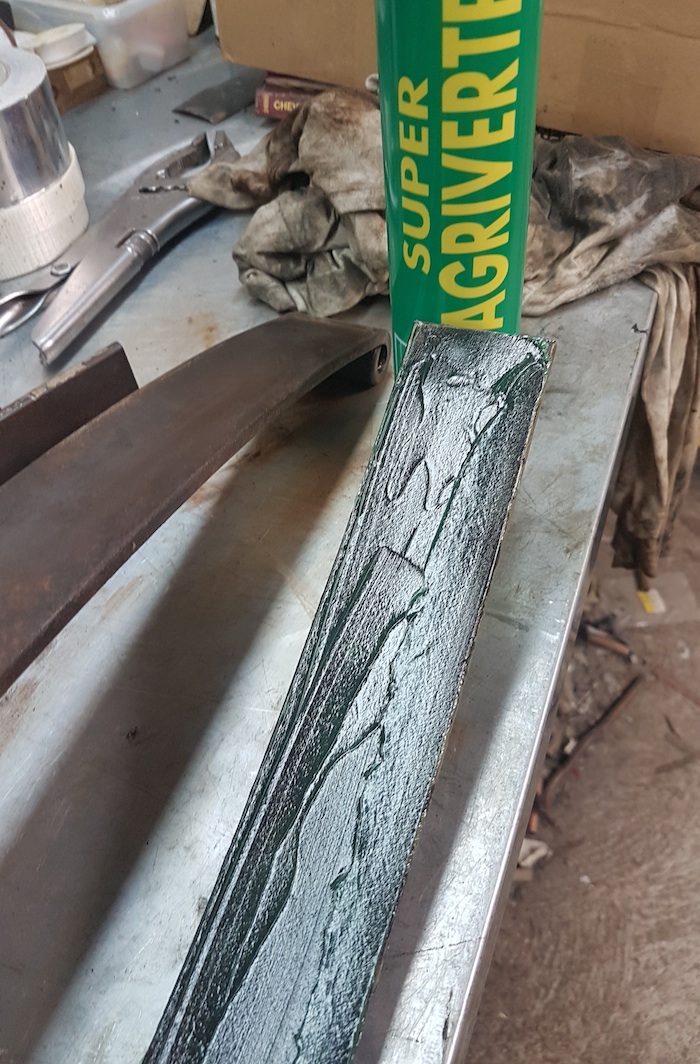

Déposer de la graisse abondamment à l'intérieur des lames.

L'excédant partira au remontage.

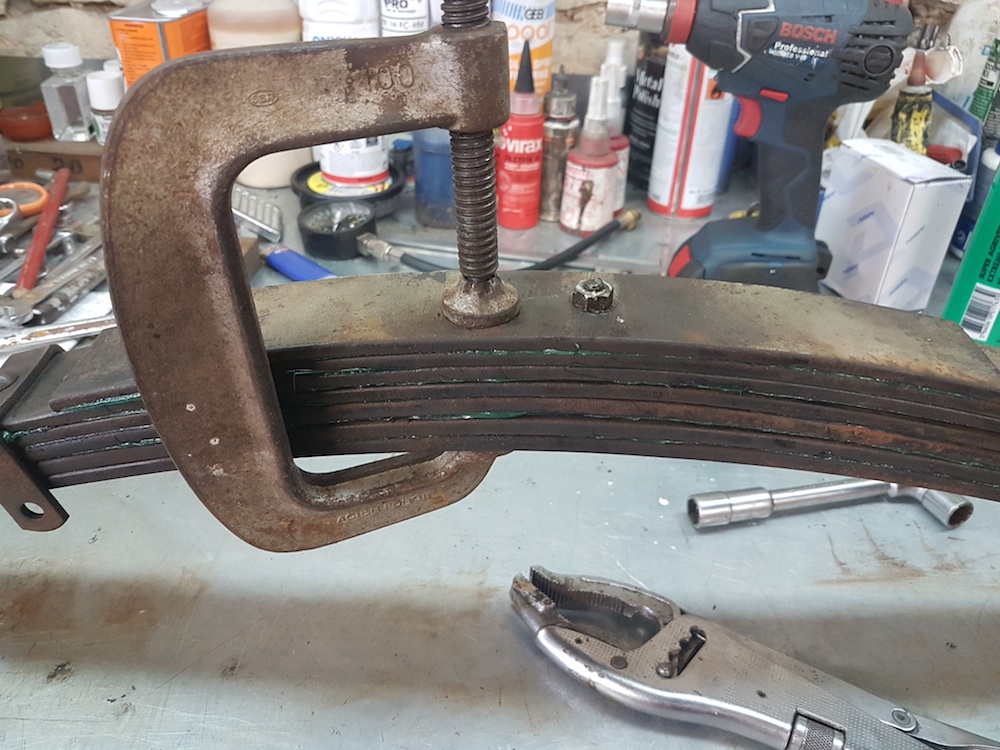

Serre-joint pour un remontage plus facile.

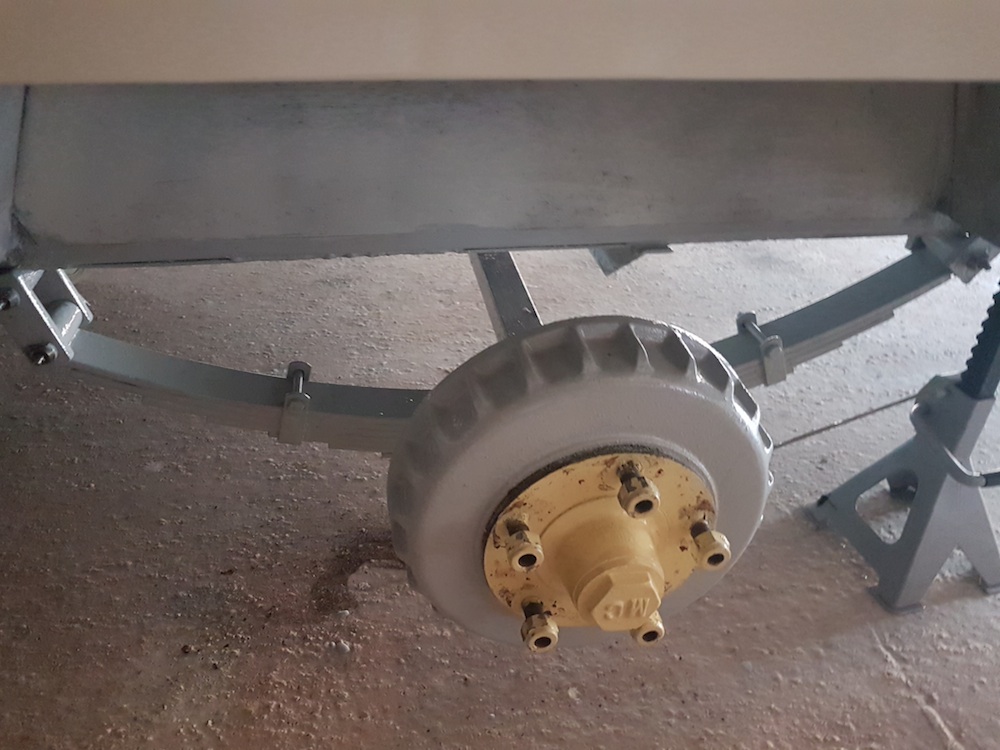

Deuxième couche depuis 1964, ceci n'est pas du luxe.

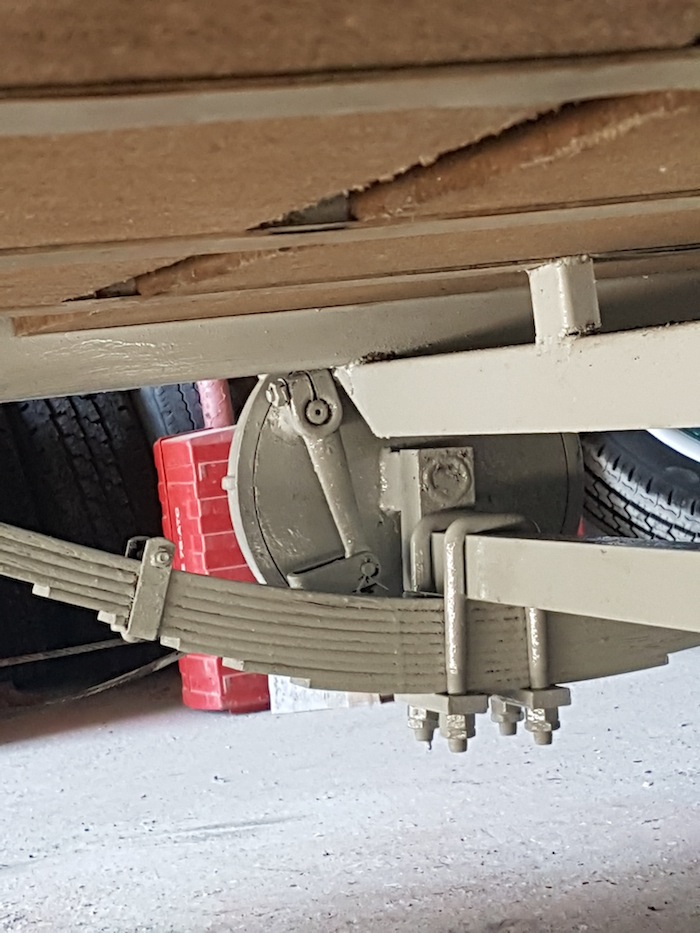

Avant : peinture traitement des termites, cossons et c'est reparti pour 56 ans !

#4 07-04-2020 09:15:43

Documentation
Bibliothèque

Re : Rest. suspensions lames de ressorts puis suspensions "souplOchoc"


Utiliser un serre joint pour le démontage comme pour le remontage en raison du filetage du piton de centrage
et afin de ne pas détériorer les filets. Uu filet est un tour de filetage où se situe le piton de centrage.


Caravane  anglaise "Sprite" ici : http://www.diguedinguedong.com/forum/vi … hp?id=5537

Digue

#5 07-04-2020 09:15:49

Documentation
Bibliothèque

Re : Rest. suspensions lames de ressorts puis suspensions "souplOchoc"


L'article Digue dans "L'équipe Loisirs" du 1er octobre 1964 : http://www.diguedinguedong.com/forum/vi … hp?id=6187


#6 07-04-2020 12:36:32

Documentation
Bibliothèque

Re : Rest. suspensions lames de ressorts puis suspensions "souplOchoc"

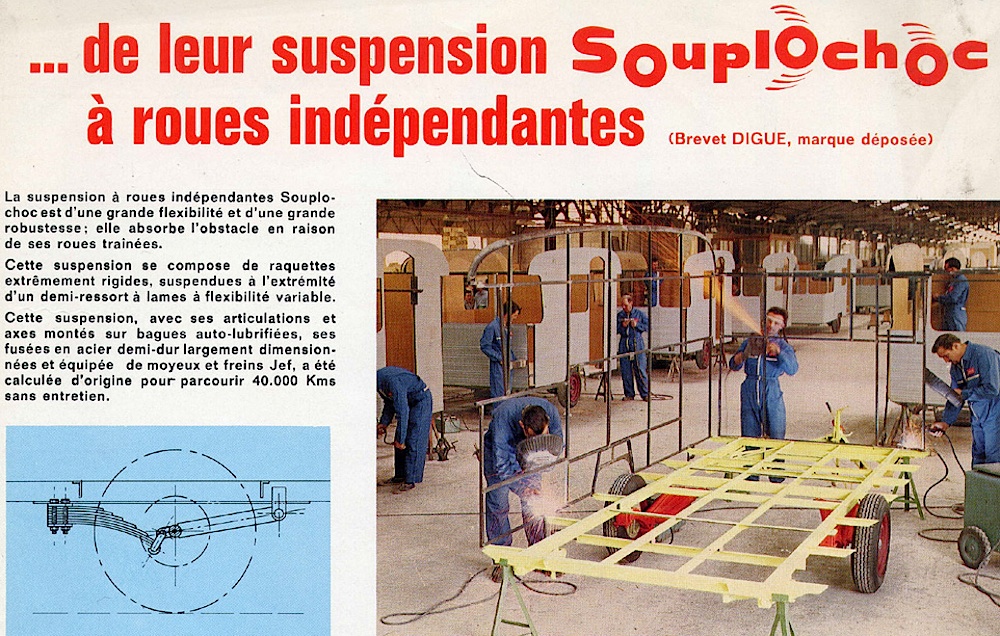

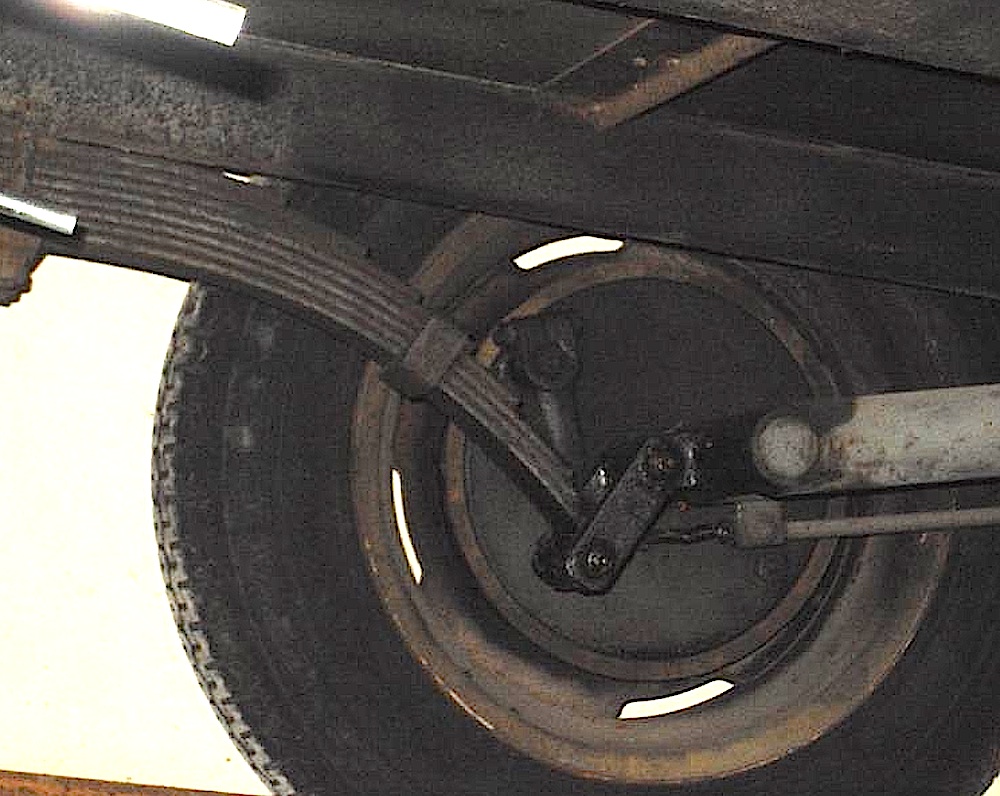

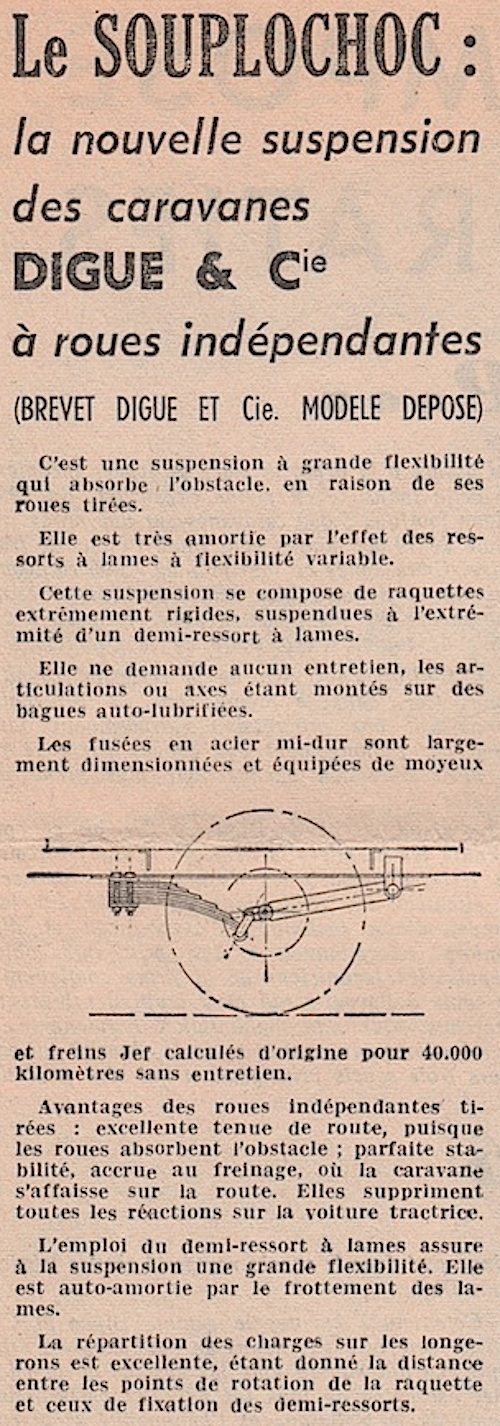

SouplOchoc sur Amorette 1965

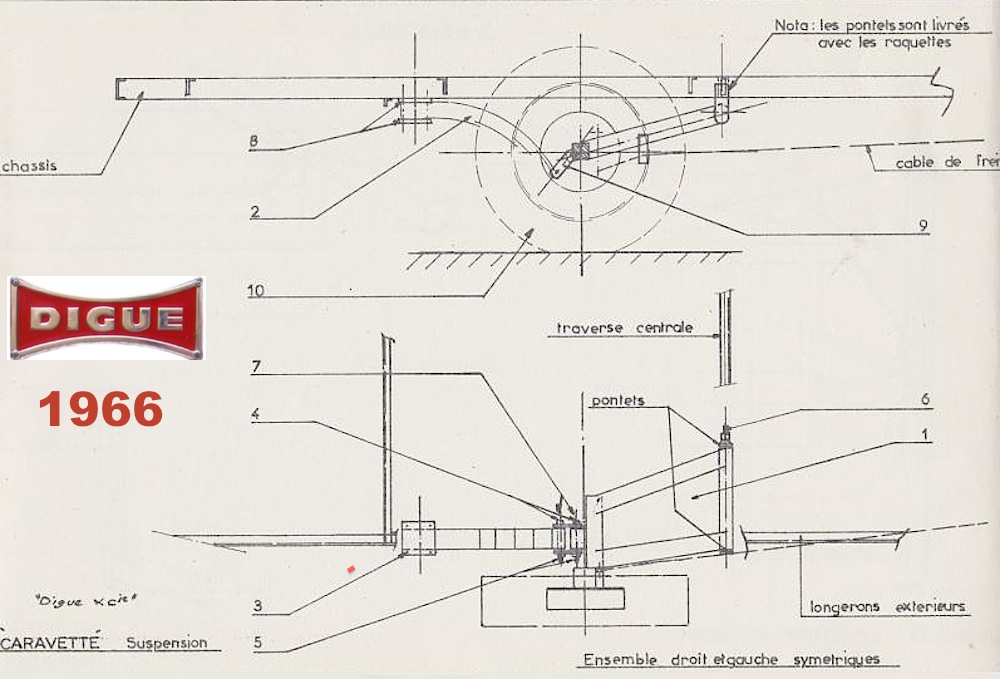

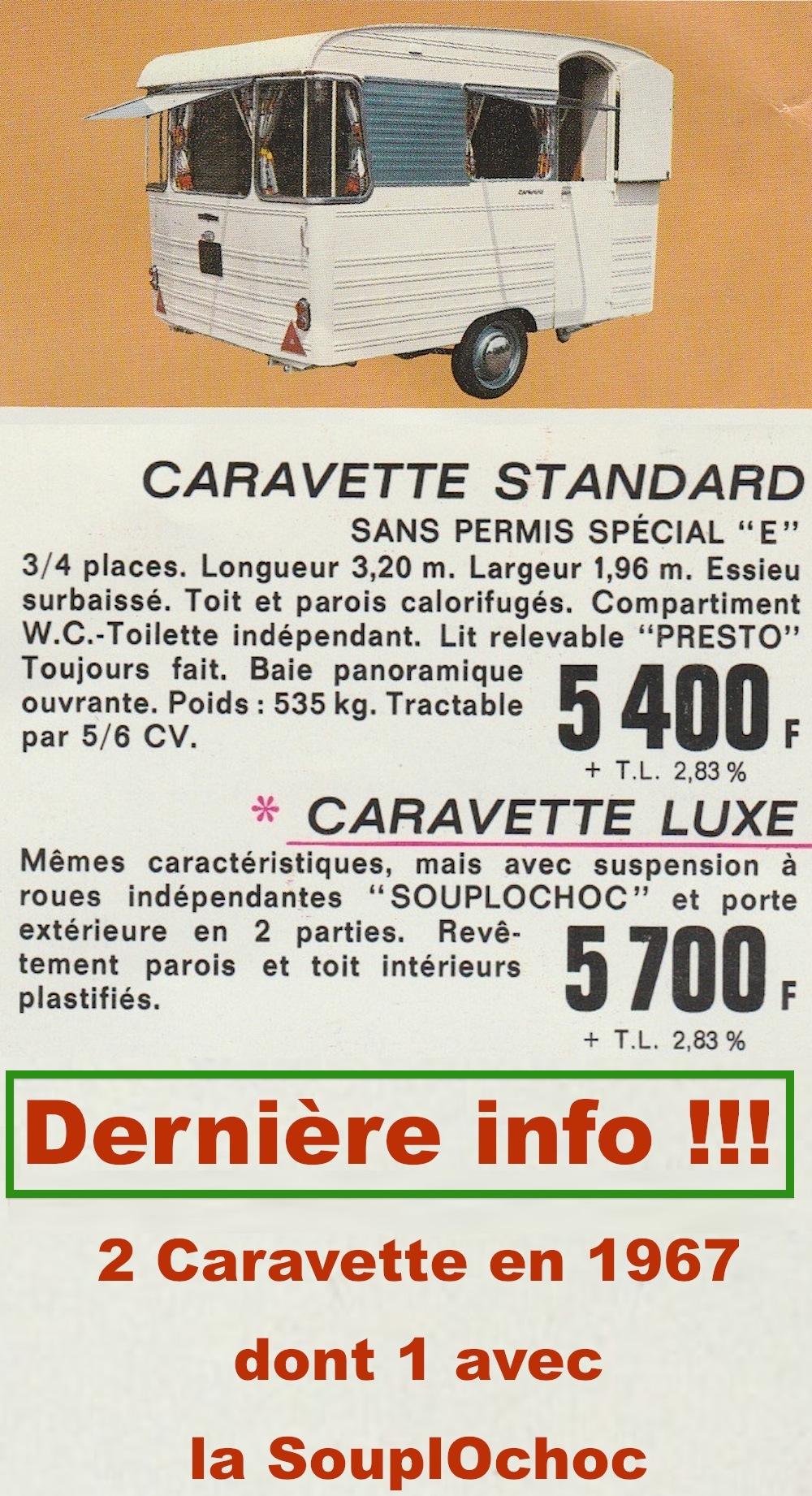

C-dessus Caravette Souplochoc 1966

Digue

2 photos ci-dessus extraites d'une ancienne discussion,

avec des explications complémentaires et pour consultation ici : http://www.diguedinguedong.com/forum/vi … hp?id=1862


Digue

Ci-dessus, raid en Afrique (voiture + caravane) de Pierre Charvel ici : http://www.diguedinguedong.com/caravane … harvel.htm

Digue


#7 06-05-2020 13:10:59

Documentation
Bibliothèque

Re : Rest. suspensions lames de ressorts puis suspensions "souplOchoc"

A rajouter :

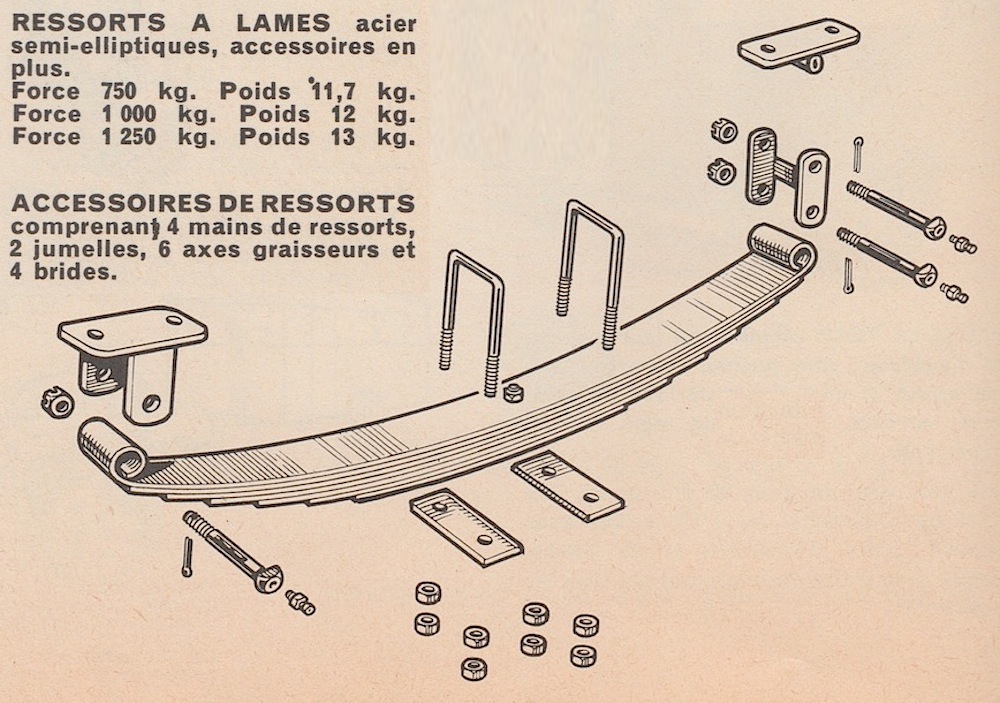

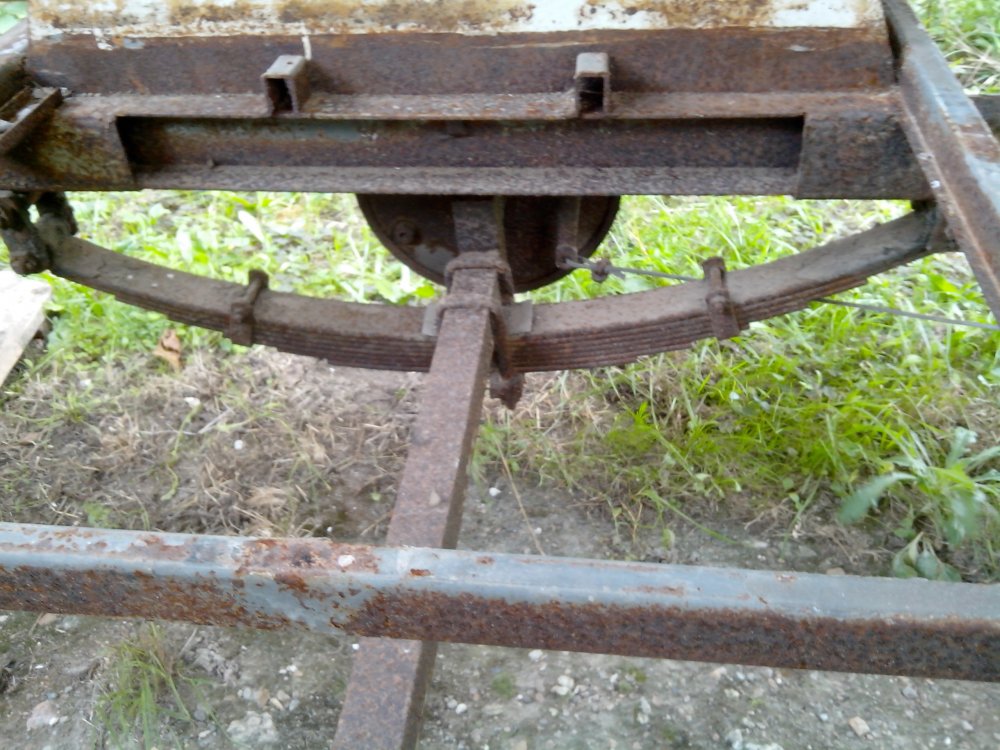

une vue bien dégagée d'une suspension à lames de ressorts (no SouplOchoc).
